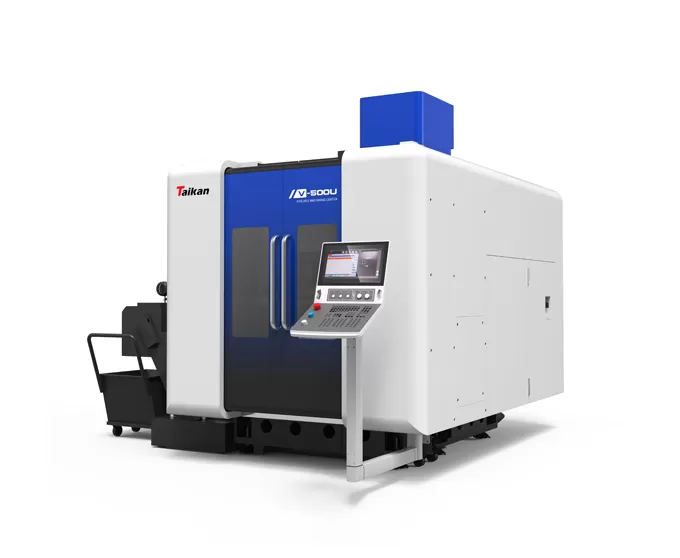

Name: V-500U pusat mesin 5 sumbu vertikal
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik V-500U pusat mesin 5 sumbu vertikal

Struktur Gantry balok bergerak

Jarak antara poros dan crossbeam pendek, memungkinkan operasi independen dari tiga sumbu dan kaku secara keseluruhan tinggi.
Sumbu Y dilengkapi dengan sekrup bola ganda, desain dual-drive, memastikan kinerja respons dinamis yang optimal.
Sekrup bola dari sumbu umpan dirancang dengan struktur berongga dan dilengkapi dengan sistem pendingin, secara efektif menjaga stabilitas termal.

Meja putar Direct-Drive presisi tinggi

Struktur meja putar ayunan sumbu A/C dirancang secara independen, dengan sumbu A yang digerakkan oleh motor torsi ganda, secara signifikan meningkatkan kaku dan ketahanan getaran.
Baik sumbu A dan C dilengkapi dengan torsi tinggi, motor direct-drive tanpa bingkai, dan desain ringkas mengintegrasikan rotor motor dengan mekanisme meja putar, yang menawarkan kaku transmisi yang sangat baik.
Selain itu, stator motor didinginkan dengan pendingin untuk memastikan stabilitas termal meja putar.
Kecepatan maksimum sumbu A/C dapat mencapai 50 r/menit.

Poros bermotor berkecepatan tinggi

HSK A63 poros bermotor kecepatan tinggi
Kecepatan maksimum hingga 18,000 r/menit.

Majalah jenis rantai 40 perkakas

Aplikasi Pusat mesin 5 sumbu vertikal V-500U

Banyak digunakan dalam pemrosesan bagian yang kompleks seperti impeler, aerospace, komponen otomotif, cetakan presisi, dan perangkat medis.

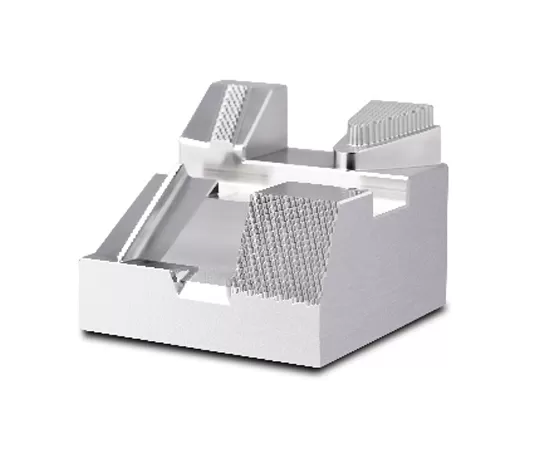

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Contoh benda kerja 5

Contoh benda kerja 6

Contoh benda kerja 7

Spesifikasi pusat mesin 5 sumbu vertikal V-500U

Item		Unit	V-500U
Perjalanan	X/Y/Z perjalanan	Mm	500/650/450
	Rentang rotasi sumbu	°	± 120
	Rentang rotasi sumbu C	°	360
	Jarak dari poros hidung ke permukaan kerja	Mm	Pemasangan 150 600
Meja	Ukuran meja	Mm	Intrav500x445
	Maks. Beban	Kg	300
	Slot T (jumlah slot-lebar slot * spasi)	Mm	7-18*65
Kecepatan	Kecepatan traverse cepat sumbu X/Y/Z	BB/min	36000
Kecepatan	Kecepatan rotasi traverse cepat sumbu A/C	R/min	50/50
Akurasi	Akurasi pemosisian sumbu X/Y/Z	Mm	0.006/0.006/0.006
	Akurasi repeatabilitas sumbu X/Y/Z	Mm	0.004/0.004/0.004
	Akurasi pemosisian sumbu A/C	Detik	5/5
	Akurasi repeabilitas poros A/C	Detik	3/3
Poros	Daya motor spindel (S1/S6)	KW	30/35.5
	Torsi motor spindel (S1/S6)	Nm	47.7/57.3
	Kecepatan poros	R/min	0 ~ 20000
	Spesifikasi pemegang alat	/	HSK A63
Alat majalah	Alat struktur majalah	/	Alat rantai lengan majalah
	Kapasitas alat majalah	T	40
	Maks. Berat alat	Kg	8
	Maks. Panjang alat	Mm	300
	Maksimal. diameter (penuh/kosong yang berdekatan)	Mm	Φ80/φ150
Lainnya	Sistem CNC	/	Siemens SINUMERIK ONE
	Persyaratan tekanan sumber udara	MPa	0.6-0.8
	Total kapasitas listrik	KW	50
	Ukuran mesin (panjang * lebar * tinggi)	Mm	415038002850
	Berat Mesin Utama (kira-kira)	KG	11000

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.

Kontrol & perangkat lunak

SINUMERIK ONE
