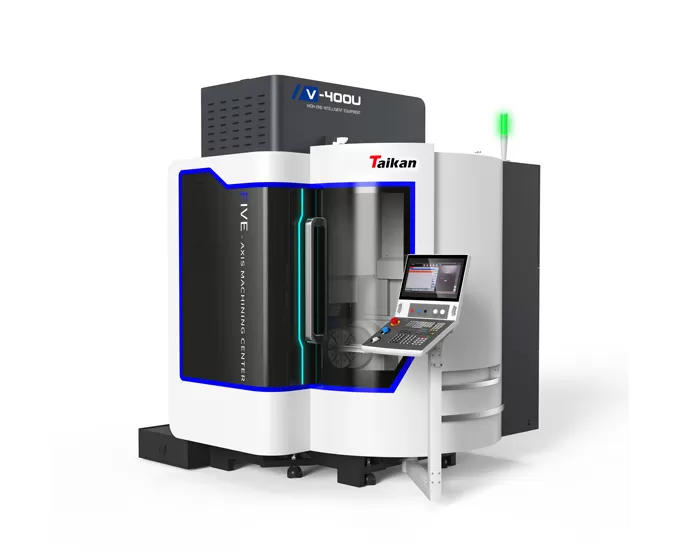

Name: V-400U pusat mesin 5 sumbu vertikal
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik V-400U pusat mesin 5 sumbu vertikal

Struktur sangat kaku

Struktur berbentuk O tipe-o kaku tinggi, bahan besi cor abu-abu berkualitas tinggi: memberikan kaku dan stabilitas yang kuat, mengurangi perubahan bentuk dan meningkatkan akurasi.
Pengaturan tipe langkah rel panduan balok, jarak pendek dari poros ke sinar: meningkatkan kaku dan meningkatkan akurasi mesin.
Meja putar lengan tunggal, diminimalkan jarak dari titik penggerak sumbu X ke titik mesin: mengurangi getaran, meningkatkan presisi dan efisiensi.

Meja putar Direct-Drive presisi tinggi

Motor direct-drive tanpa bingkai torsi tinggi: menyediakan kaku dan presisi tinggi, pengemudian langsung sumbu B/C, mengurangi kerugian mekanik.
Struktur ringkas, rotor motor terintegrasi dengan mekanisme Putar: meningkatkan stabilitas dan akurasi.
Stator Motor didinginkan oleh pendingin: memastikan stabilitas termal, mengurangi kesalahan presisi yang disebabkan oleh perubahan suhu.
Kecepatan maksimum sumbu B/C: 50r/min: memenuhi permintaan mesin kompleks dan meningkatkan efisiensi.

Poros bermotor berkecepatan tinggi

HSK E50 poros bermotor kecepatan tinggi.
Kecepatan maksimum hingga 24,000 rpm.

Majalah payung 24 alat

Aplikasi Pusat mesin 5 sumbu vertikal V-400U

Banyak digunakan dalam pemrosesan impeler, bagian otomotif, cetakan presisi, perangkat medis, dan komponen kompleks lainnya.

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Contoh benda kerja 5

Contoh benda kerja 6

Contoh benda kerja 7

Spesifikasi pusat mesin 5 sumbu vertikal V-400U

Item		Unit	V-400U
Perjalanan	Perjalanan X/Y/Z	Mm	700/450/400
	Jarak rotasi sumbu B	°	30 ° ~ -120 °
	Rentang rotasi sumbu C	°	360 °
	Jarak dari poros hidung ke permukaan kerja	Mm	Pemasangan 100 500
Meja	Ukuran meja	Mm	Intrav420
	Maks. Beban	Kg	150
	Slot T (jumlah slot-lebar slot * spasi)	Mm	8-14*45 ° (didistribusikan secara merata)
Kecepatan	Kecepatan traverse cepat sumbu X/Y/Z	BB/min	24000
Kecepatan	Kecepatan rotasi traverse cepat sumbu B/C	R/min	50/50
Akurasi	Akurasi pemosisian sumbu X/Y/Z	Mm	0.006/0.006/0.006
	Akurasi repeatabilitas sumbu X/Y/Z	Mm	0.004/0.004/0.004
	Akurasi pemosisian sumbu B/C	Detik	5/5
	Akurasi repeatabilitas sumbu B/C	Detik	3/3
Poros	Daya motor spindel (S1/S6)	KW	16/19.4
	Torsi motor spindel (S1/S6)	Nm	28/34
	Kecepatan poros	R/min	0 ~ 24000
	Spesifikasi pemegang alat	/	HSK E50
Alat majalah	Alat struktur majalah	/	Payung alat majalah
	Kapasitas alat majalah	T	24
	Maks. Berat alat	Kg	2
	Maks. Panjang alat	Mm	200
	Maksimal. diameter (penuh/kosong yang berdekatan)	Mm	Φ50/φ100
Lainnya	Sistem CNC	/	Siemens SINUMERIK ONE
	Persyaratan tekanan sumber udara	MPa	0.6-0.8
	Total kapasitas listrik	KW	42
	Ukuran mesin (panjang * lebar * tinggi)	Mm	360042003200
	Berat Mesin Utama (kira-kira)	KG	7800

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
