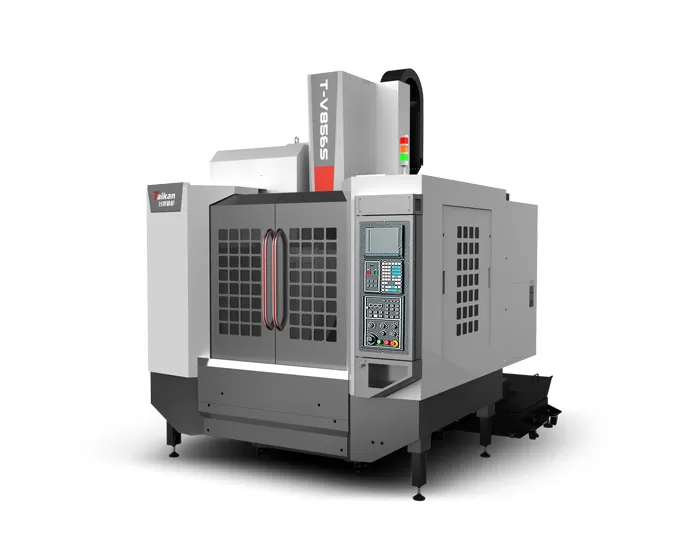

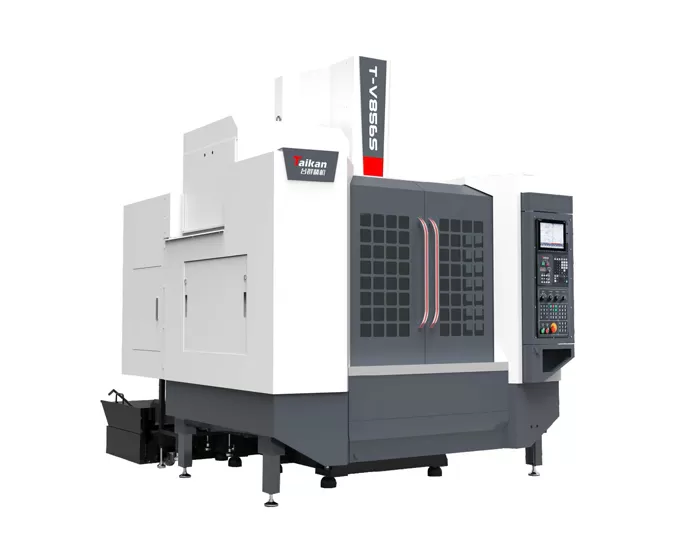

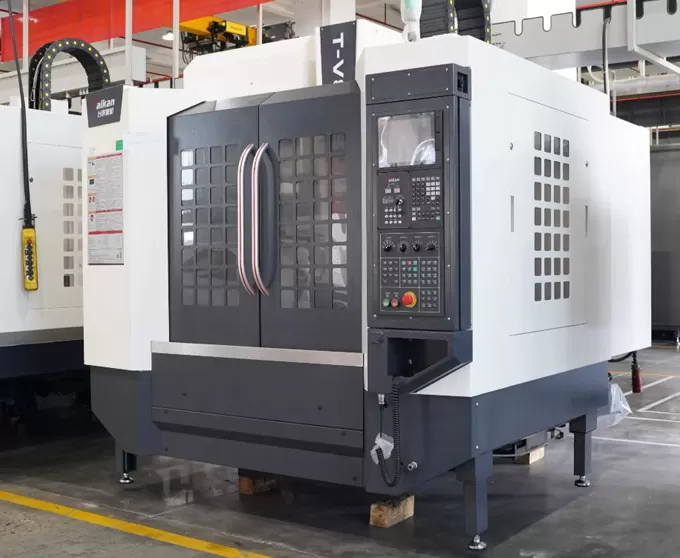

Name: T-V856S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik T-V856S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi

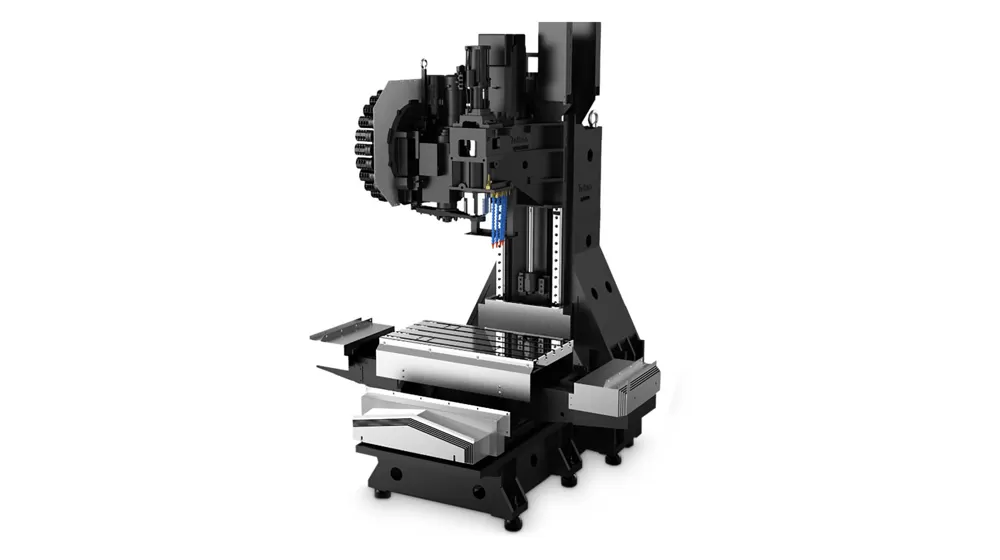

Struktur mesin

Kolom tetap, tipe silang meja geser: desain ini menyediakan dukungan solid dan cocok untuk pemotongan kecepatan tinggi.

Kolom Besar, dasar stabil, kaku tinggi, rentang lebar berbentuk A: mengurangi getaran dan perubahan bentuk, memastikan kaku tinggi.

Cetakan pasir resin berkualitas tinggi, besi cor kekuatan tinggi: memastikan kaku dan stabilitas mesin, mengurangi perubahan bentuk, dan mempertahankan presisi jangka panjang.

Panduan dan sekrup bola

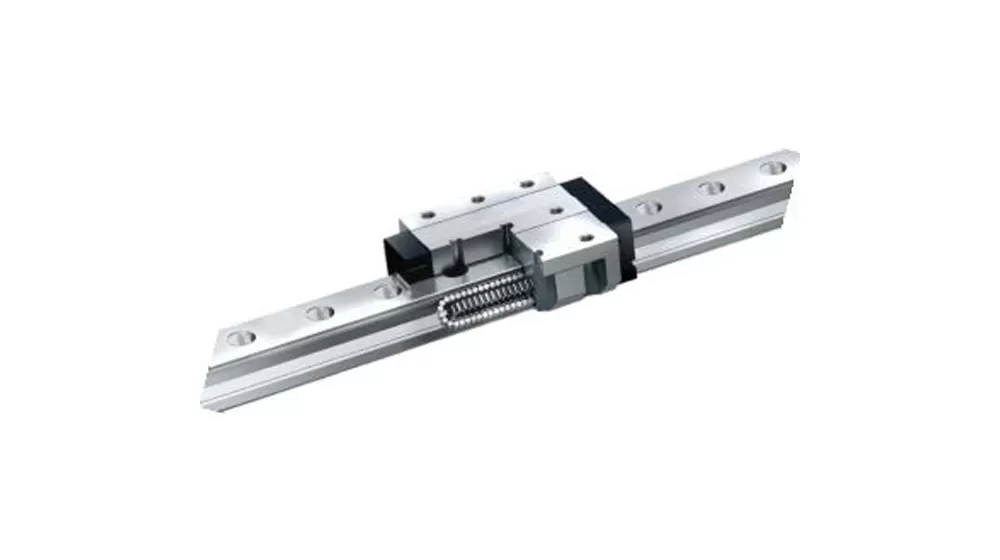

Panduan rol linear: kaku tinggi, gesekan rendah, dan kebisingan rendah.

Sekrup bola C3-class, struktur pre-tension: mengurangi efek ekspansi termal, memberikan presisi yang lebih stabil, dan bantalan pelumas sendiri memperpanjang masa pakai layanan.

Permesinan.

Poros

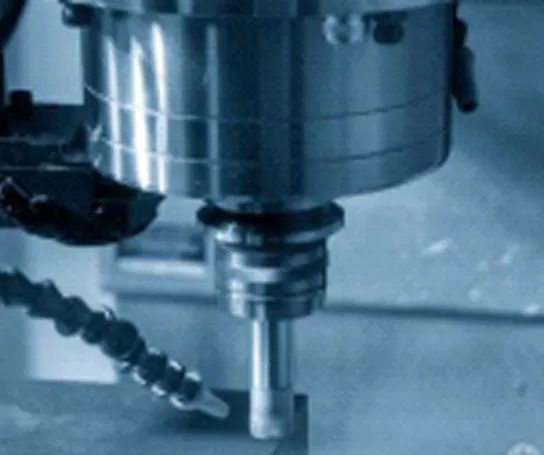

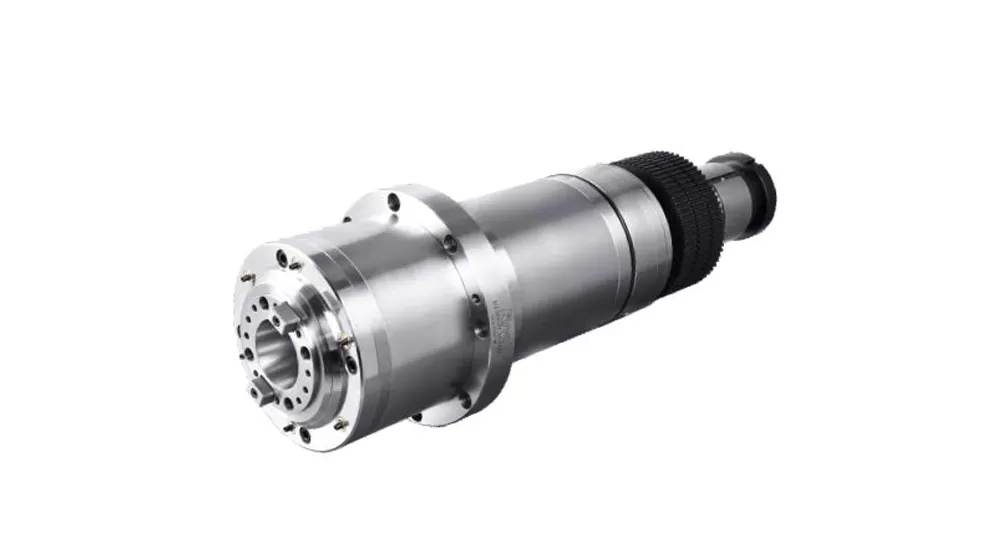

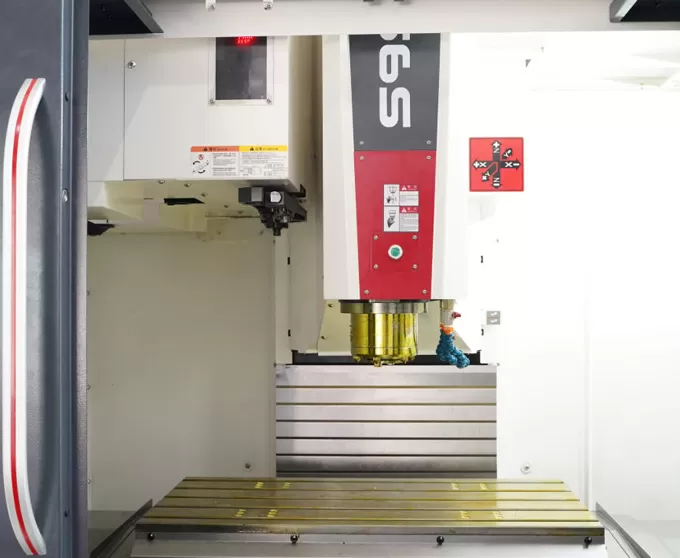

Spindel berkecepatan tinggi (BT40-12000r/menit): dilengkapi dengan kepala koneksi langsung, bagian depan spindel dilengkapi dengan desain labirin dengan perlindungan tirai udara untuk mencegah pendingin memasuki spindel.

Alat majalah

Majalah alat jenis Lengan 24 kantong: stabilitas baik, perubahan alat yang andal, dan memastikan berkelanjutan.

Aplikasi T-V856S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi

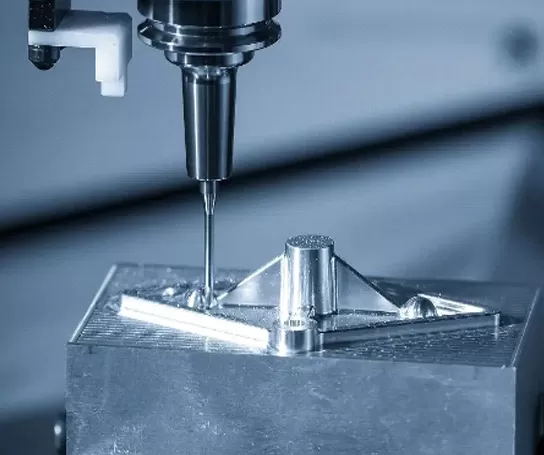

Alat Mesin ini cocok untuk multi-variasi, pemrosesan batch kecil dari bagian kompleks seperti komponen berbentuk kotak menengah dan kecil, pelat, disk, katup, rumah, dan cetakan. Banyak digunakan dalam industri seperti bagian presisi, produk 5G, perangkat keras, suku cadang otomotif, dan perangkat medis.

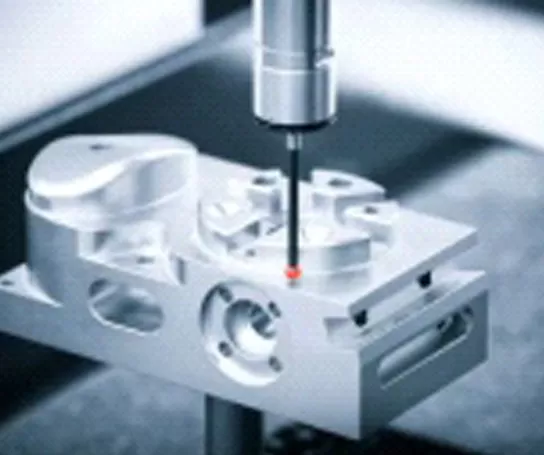

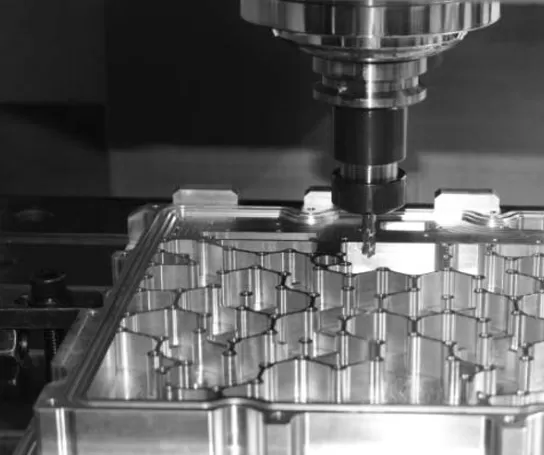

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Spesifikasi T-V856S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi

Item			Unit	T-V856S	Keterangan
Perjalanan	Perjalanan meja (X sumbu)		Mm	800
	Sadel perjalanan (Y axis)		Mm	550
	Kepala stok perjalanan (sumbu Z)		Mm	600
	Jarak dari poros hidung ke permukaan meja		Mm	125-725
	Jarak dari poros tengah ke kolom panduan permukaan		Mm	590
Meja kerja	Ukuran meja		Mm	1000*500
	Maks. Beban (bahkan bantalan beban)		Kg	500
	Slot T (jumlah slot-lebar slot * spasi)		Mm	5-18*100
Poros	Daya Motor (berperingkat/waktu singkat)		KW	7.5/11
	Torsi Motor (diberi peringkat/waktu singkat)		N.m	35.8/95.5
	Rentang kecepatan		R/min	50 ~ 12000 (langsung disandingkan)
	Diameter poros		Mm	Φ150
	Poros lancip		/	BBT40
	Spesifikasi paku keling		/	P40T-I(MAS403)
Kecepatan	Rentang kecepatan pemotongan pakan		BB/min	Rak penyimpanan 1 10000
	Kecepatan traverse cepat sumbu X/Y/Z		M/min	48/48/48
Akurasi	Akurasi pemosisian (X/Y/Z)		Mm	0.008	GB/T18400.4 (perjalanan penuh)
	Repeatability (X/Y/Z)		Mm	0.005
Alat majalah	Kapasitas alat		Buah	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maksimal. diameter alat (penuh/kosong yang berdekatan)		Mm	Intrav75/intrav150
Lainnya	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
		Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		KVA	25
	Kapasitas tangki pendingin		L	300
	Ukuran mesin		Mm	224031213026	Sesuai dengan sumbu X * Y * Z
	Berat (sekitar)		Kg	4600

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.

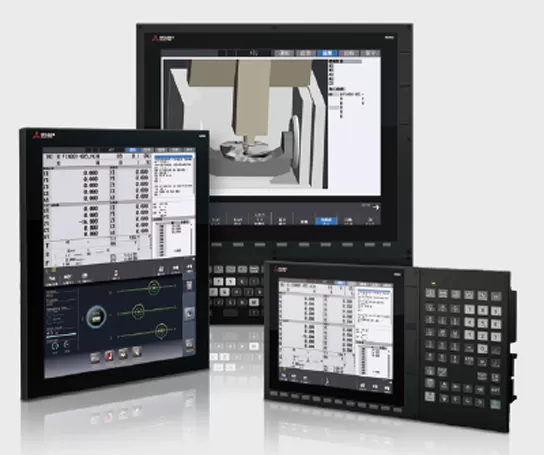

Kontrol sistem

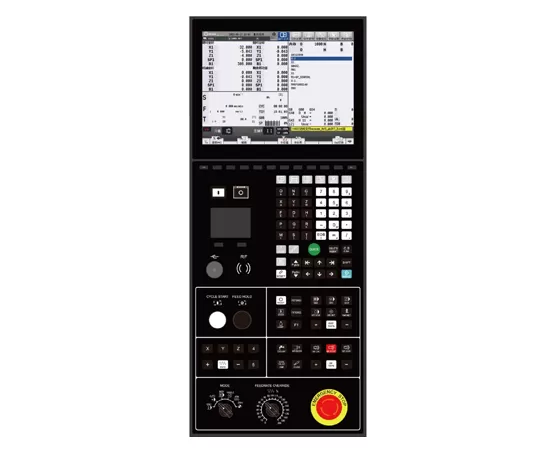

Mitsubishi

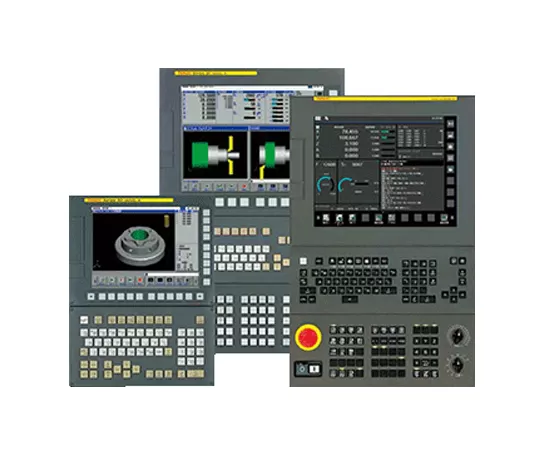

FANUC

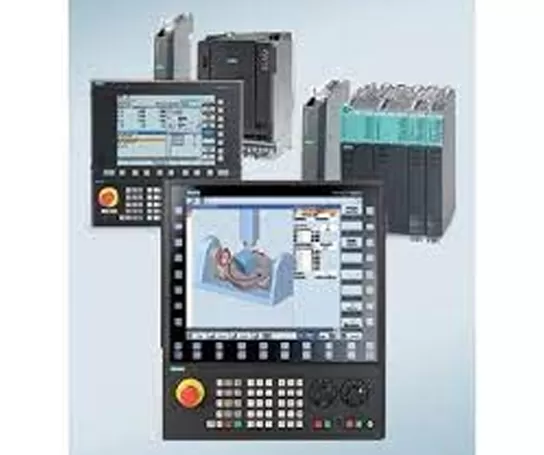

Siemens
