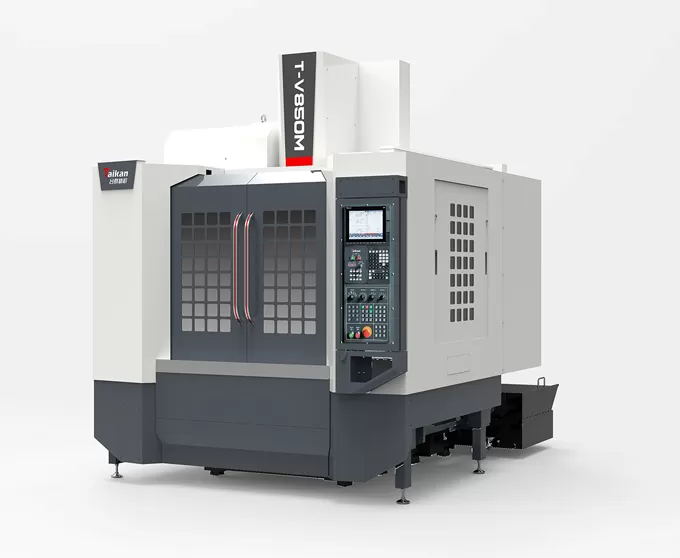

Name: T-V850M pusat mesin vertikal berkecepatan tinggi dan kaku
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik T-V850M pusat mesin vertikal berkecepatan tinggi dan kaku tinggi

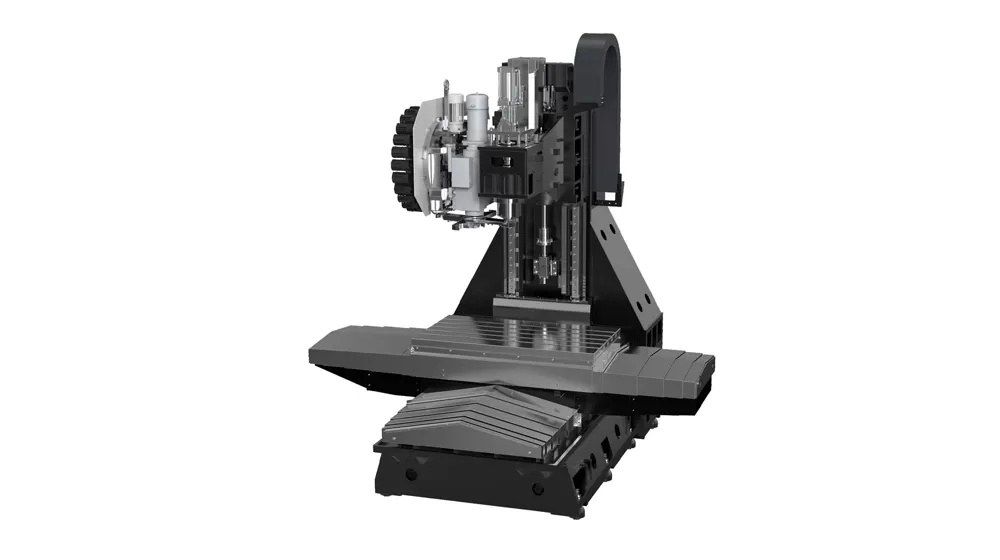

Struktur Stabil sangat kaku

Desain cross-slide kolom tetap dengan dasar yang kebesaran, stabil, dan kaku tinggi, kolom bingkai a-lebar memastikan mesin kecepatan tinggi yang bebas getaran dan tahan deformasi.

Komponen struktural utama terbuat dari besi cor kekuatan tinggi, memberikan keling dan stabilitas yang luar biasa.

Sumbu umpan presisi tinggi

Ketiga sumbu memanfaatkan panduan linier rol, menawarkan kaku tinggi, gesekan rendah, dan kebisingan rendah, meningkatkan akurasi transmisi secara signifikan.

Sekrup bola dilengkapi dengan struktur pre-tension untuk mengurangi efek ekspansi termal, dan bantalan pelumas sendiri memperpanjang masa pakai layanan mereka.

Taikan Unit poros kecepatan tinggi

Poros berbasis sabuk BT40-8000r/min dirancang untuk mendukung mesin berkecepatan tinggi.

Bagian depan poros menyajikan sebuah desain labirin dengan perlindungan tirai udara, secara efektif mencegah pendingin dari memasuki bantalan, meningkatkan daya tahan dan keandalan.

Taikan majalah alat tipe lengan 24 perkakas

Majalah perkakas menawarkan kualitas yang andal, kinerja stabil, dan perubahan alat yang efisien guna memenuhi persyaratan mesin multi-proses.

Taikan majalah alat tipe lengan 24 perkakas

Aplikasi T-V850M pusat mesin vertikal kecepatan tinggi dan kaku tinggi

Mesin ini sangat cocok untuk pemrosesan batch kecil hingga sedang dari bagian kompleks seperti kotak kecil hingga menengah, pelat, cakram, katup, rumah, dan cetakan. Banyak digunakan dalam industri seperti bagian presisi, produk 5G, perangkat keras, komponen otomotif, dan perangkat medis.

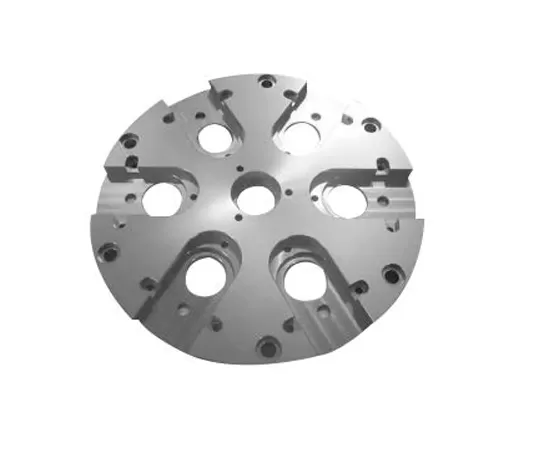

Contoh benda kerja 1

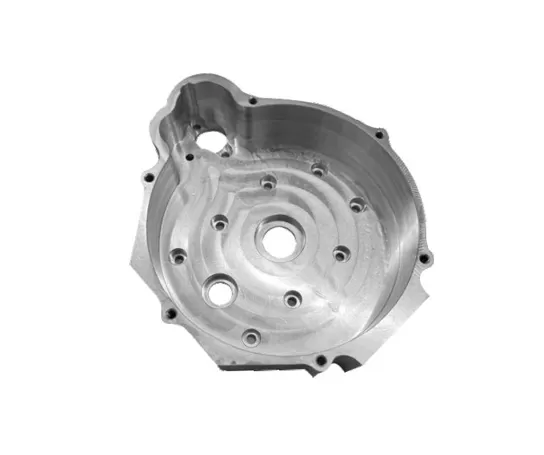

Contoh benda kerja 2

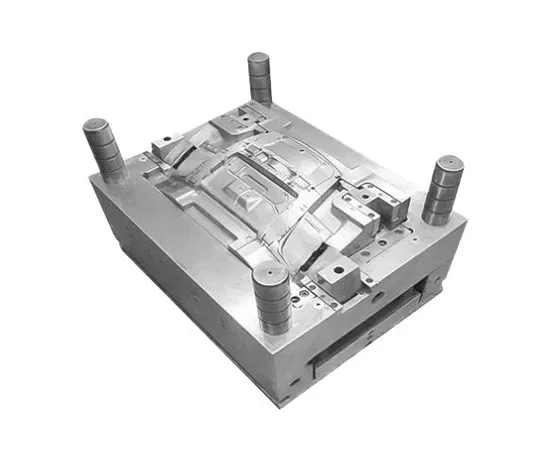

Contoh benda kerja 3

Spesifikasi T-V850M pusat mesin vertikal kecepatan tinggi dan kaku tinggi

Item			Unit	T-V850M	Keterangan
Perjalanan	Perjalanan meja (X sumbu)		Mm	850
	Sadel perjalanan (Y axis)		Mm	550
	Kepala stok perjalanan (sumbu Z)		Mm	550
	Jarak dari poros hidung ke permukaan meja		Mm	150-700
	Jarak dari poros tengah ke kolom panduan permukaan		Mm	613
Meja kerja	Ukuran meja		Mm	1000*550
	Maks. Beban (bahkan bantalan beban)		Kg	600
	Slot T (jumlah slot-lebar slot * spasi)		Mm	5-18*100
Poros	Daya Motor (berperingkat/waktu singkat)		KW	11/15
	Torsi Motor (diberi peringkat/waktu singkat)		N.m	52.5/118
	Rentang kecepatan		R/min	50 ~ 8000 (sabuk)
	Diameter poros		Mm	Φ150
	Poros lancip		/	BT40
	Spesifikasi paku keling		/	P40T-I(MAS403)
Kecepatan	Rentang kecepatan pemotongan pakan		BB/min	Rak penyimpanan 1 10000
Kecepatan	Kecepatan traverse cepat sumbu X/Y/Z		M/min	36/36/30
Akurasi	Akurasi pemosisian (X/Y/Z)		Mm	0.008	GB/T18400.4 (perjalanan penuh)
Akurasi	Repeatability (X/Y/Z)		Mm	0.005	GB/T18400.4 (perjalanan penuh)
Alat majalah	Kapasitas alat		Buah	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maksimal. diameter alat (penuh/kosong yang berdekatan)		Mm	Intrav75/intrav150
Lainnya	Counterweight sumbu Z		/	/
	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		KVA	25
	Kapasitas tangki pendingin		L	300
	Ukuran mesin		Mm	225031702889	Sesuai dengan sumbu X * Y * Z
	Berat (sekitar)		Kg	6000

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.

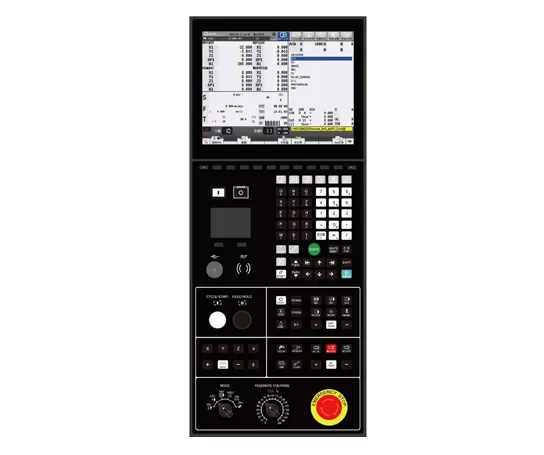

Kontrol & perangkat lunak

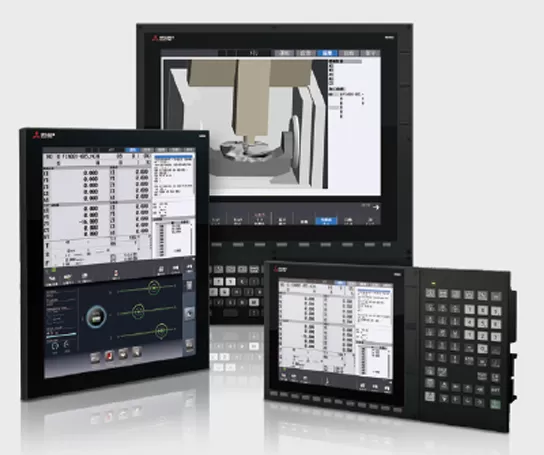

Mitsubishi

FANUC

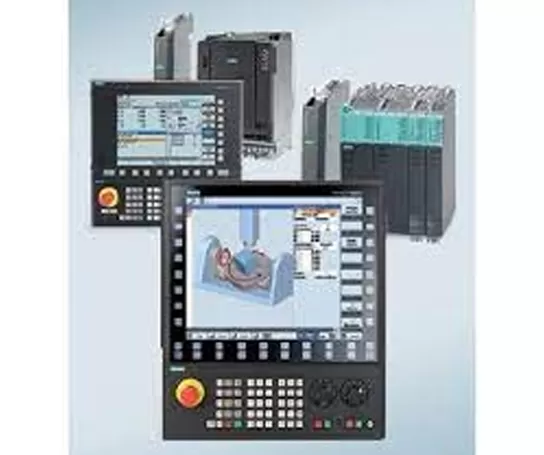

Siemens

Taikan

Berita & Media terbaru tentang Taikan

May 28 2025

Undangan | Die & Mold China 2025 | Dengan tulus mengundang Anda untuk mengunjungi TAIKAN

Kami senang mengundang Anda untuk mengunjungi Stan Taikan W4-B220 di DIE & Mold CHINA 2025! Tanggal: 4-7 Juni 2025 tempat: Pusat Expo internasional Baru Shanghai (2345 jalan Longyang, Pudong, Shanghai, Ch...

Baca selengkapnya

Taikan ensiklopedia | Mesin bubut vertikal CNC: Alat kerja logam presisi tinggi, efisiensi tinggi

May 26 2025

Taikan ensiklopedia | Mesin bubut vertikal CNC: Alat kerja logam presisi tinggi, efisiensi tinggi

Mesin bubut vertikal CNC adalah alat mesin CNC presisi tinggi dan efisiensi tinggi yang banyak digunakan di berbagai bidang pengerjaan logam. Sumbu spindel mesin adalah vertikal terhadap p horizontal...

Baca selengkapnya

T-V850M pusat mesin vertikal berkecepatan tinggi dan kaku

Karakteristik T-V850M pusat mesin vertikal berkecepatan tinggi dan kaku tinggi

Aplikasi T-V850M pusat mesin vertikal kecepatan tinggi dan kaku tinggi

Spesifikasi T-V850M pusat mesin vertikal kecepatan tinggi dan kaku tinggi

Kontrol & perangkat lunak

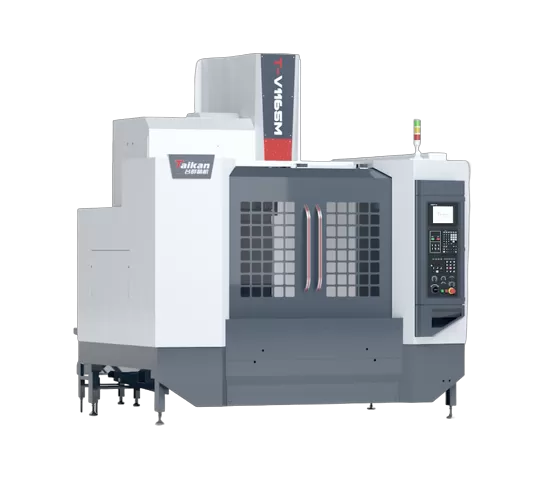

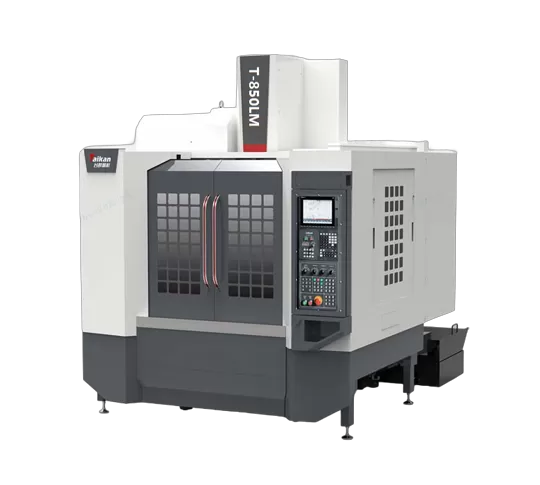

Terkait M Series Excellent kaku
