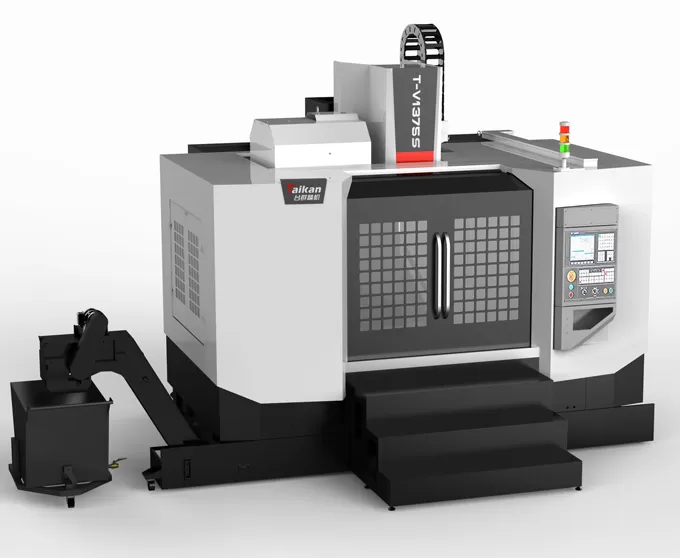

Name: T-V1375S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik T-V1375S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi

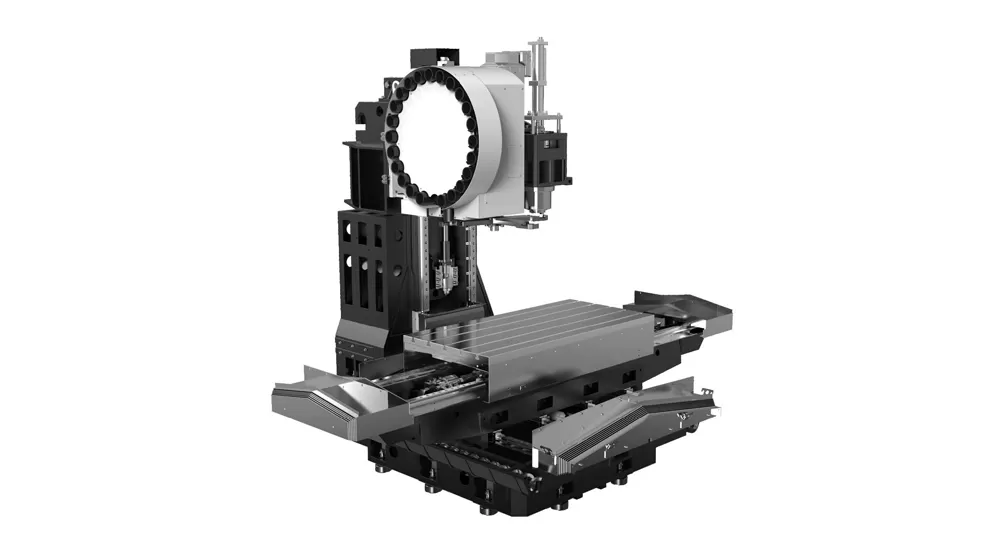

Struktur mesin

Kolom tetap, tipe silang meja geser: desain ini menyediakan dukungan solid dan cocok untuk pemotongan kecepatan tinggi.

Kolom Besar, dasar stabil, kaku tinggi, rentang lebar berbentuk A: mengurangi getaran dan perubahan bentuk, memastikan kaku tinggi.

Cetakan pasir resin berkualitas tinggi, besi cor kekuatan tinggi: memastikan kaku dan stabilitas mesin, mengurangi perubahan bentuk, dan mempertahankan presisi jangka panjang.

Panduan dan sekrup bola

Panduan rol linear: kaku tinggi, gesekan rendah, dan kebisingan rendah.

Sekrup bola C3-class, struktur pre-tension: mengurangi efek ekspansi termal, memberikan presisi yang lebih stabil, dan bantalan pelumas sendiri memperpanjang masa pakai layanan.

Permesinan.

Poros

Spindel berkecepatan tinggi (BT40-12000r/menit): dilengkapi dengan kepala koneksi langsung, bagian depan spindel dilengkapi dengan desain labirin dengan perlindungan tirai udara untuk mencegah pendingin memasuki spindel.

Alat majalah

Majalah alat jenis Lengan 24 kantong: stabilitas baik, perubahan alat yang andal, dan memastikan berkelanjutan.

Aplikasi T-V1375S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi

Alat Mesin ini cocok untuk multi-variasi, pemrosesan batch kecil dari bagian kompleks seperti komponen berbentuk kotak menengah dan kecil, pelat, disk, katup, rumah, dan cetakan. Banyak digunakan dalam industri seperti bagian presisi, produk 5G, perangkat keras, suku cadang otomotif, dan perangkat medis.

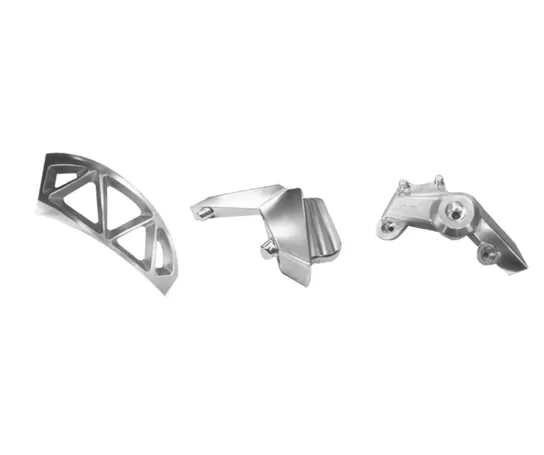

Contoh benda kerja 1

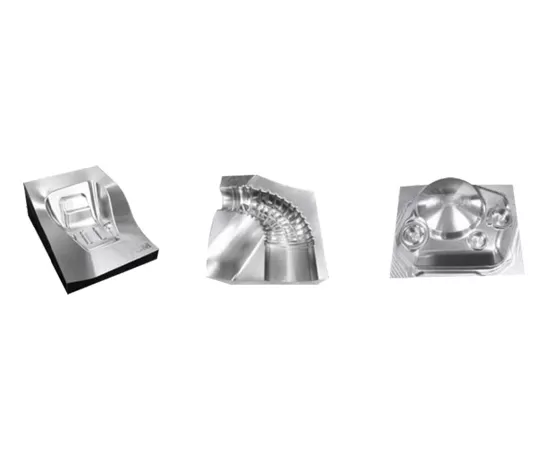

Contoh benda kerja 2

Spesifikasi T-V1375S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi

Item			Unit	T-V1375S	Keterangan
Perjalanan	Perjalanan meja (X sumbu)		Mm	1350
	Sadel perjalanan (Y axis)		Mm	750
	Kepala stok perjalanan (sumbu Z)		Mm	750
	Jarak dari poros hidung ke permukaan meja		Mm	120-870
	Jarak dari poros tengah ke kolom panduan permukaan		Mm	826
Meja kerja	Ukuran meja		Mm	1500*750
	Maks. Beban (bahkan bantalan beban)		Kg	1300
	Slot T (jumlah slot-lebar slot * spasi)		Mm	5-18*150
Poros	Daya Motor (berperingkat/waktu singkat)		KW	15/18.5
	Torsi Motor (diberi peringkat/waktu singkat)		N.m	143/191
	Rentang kecepatan		R/min	50 ~ 6000 (sabuk)
	Diameter poros		Mm	Intrav190
	Poros lancip		/	BT50
	Spesifikasi paku keling		/	P50T-I(MAS403)
Kecepatan	Rentang kecepatan pemotongan pakan		BB/min	Rak penyimpanan 1 10000
Kecepatan	Kecepatan traverse cepat sumbu X/Y/Z		M/min	24/24/20
Akurasi	Akurasi pemosisian (X/Y/Z)		Mm	0.015	GB/T18400.4 (perjalanan penuh)
Akurasi	Repeatability (X/Y/Z)		Mm	0.008	GB/T18400.4 (perjalanan penuh)
Alat majalah	Kapasitas alat		Buah	24
	Maks. Berat alat		Kg	15
	Maks. Panjang alat		Mm	300
	Maksimal. diameter alat (penuh/kosong yang berdekatan)		Mm	Intrav105/intrav210
Lainnya	Counterweight sumbu Z			Keseimbangan Nitrogen
	Sistem CNC		/	FANUC 0i-MF Plus(5)
	Sumber udara	Aliran	L/min	280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		KVA	35
	Kapasitas tangki pendingin		L	400
	Ukuran mesin		Mm	5050 × 3680 × 3440	Dengan chip conveyor pedal
	Berat (sekitar)		Kg	10500

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
