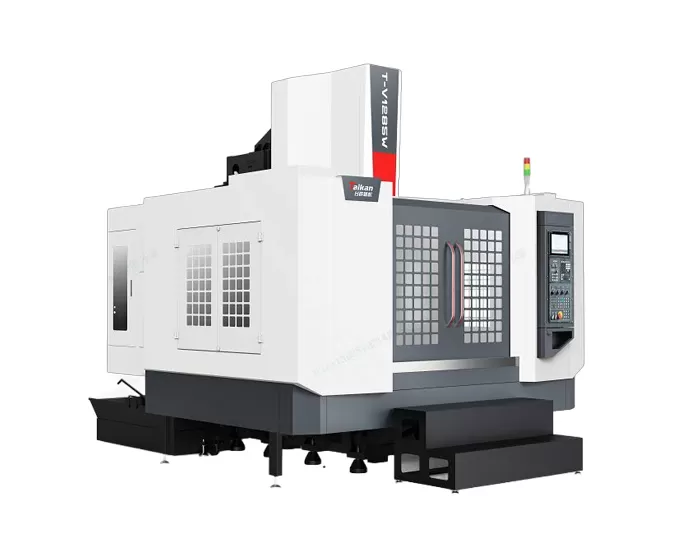

Name: T-V1285W pusat mesin hub roda presisi tinggi dan efisiensi tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik T-V1285W pusat mesin hub roda presisi tinggi dan efisiensi tinggi

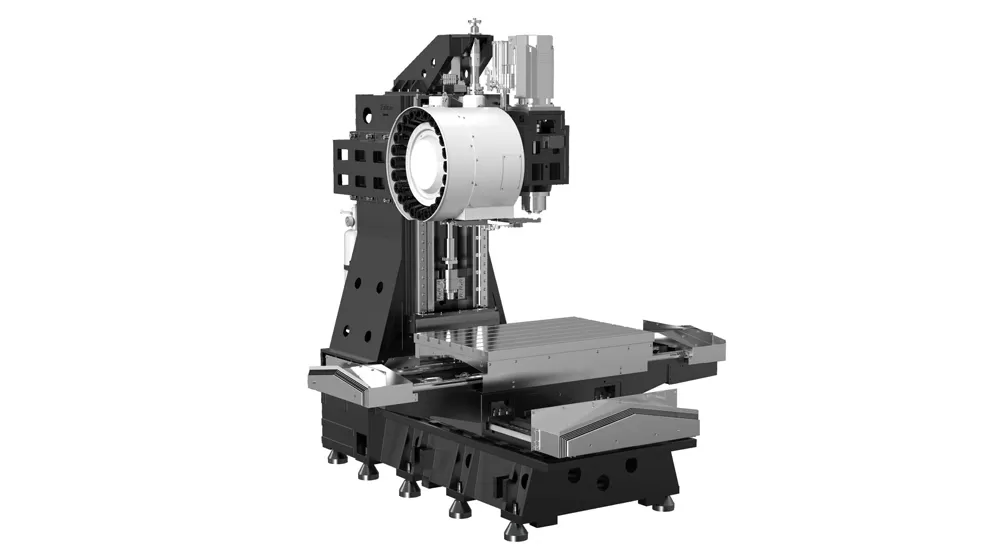

Struktur mesin

Dirancang khusus untuk pusat roda mesin mobil hingga 26 inci, dengan stroke lebar, kecepatan pemrosesan cepat, kaku tinggi, dan presisi.

Struktur cross-slide kolom tetap, dasar stabil, dan kolom Bingkai A rentang besar memastikan tidak ada getaran atau deformasi selama pemotongan kecepatan tinggi.

Sumbu Z optimal

Sumbu Z menghadirkan penyeimbangan nitrogen dan desain enam blok, memastikan gerakan berkecepatan tinggi yang mulus dan membuatnya ideal untuk mesin permukaan kilau tinggi.

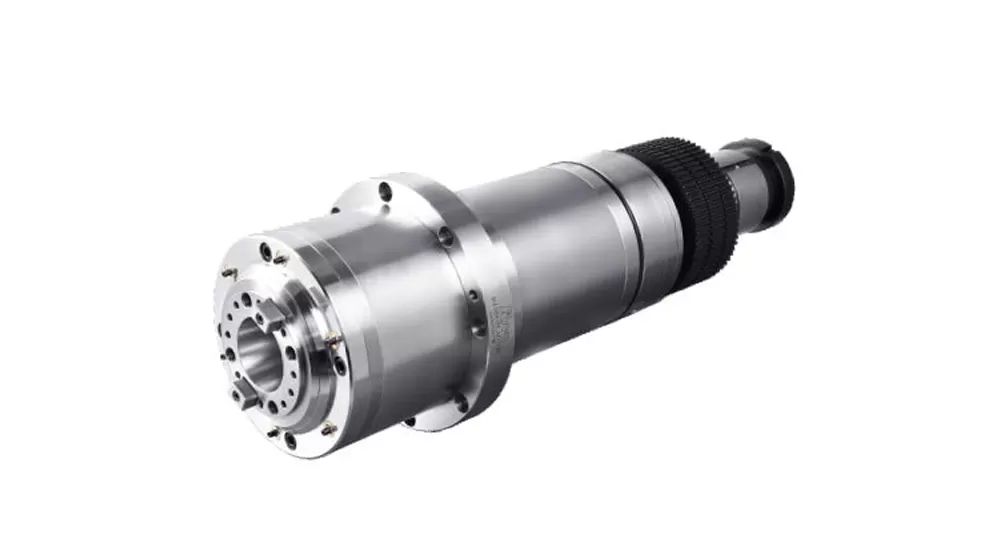

Poros

Mesin ini menghadirkan unit spindel kecepatan tinggi dari Taikan, dilengkapi dengan kepala koneksi langsung BT40-12000 rpm. Poros depan menggunakan desain labirin dengan perlindungan tirai udara, mencegah pemotongan cairan masuk ke dalam bantalan poros.

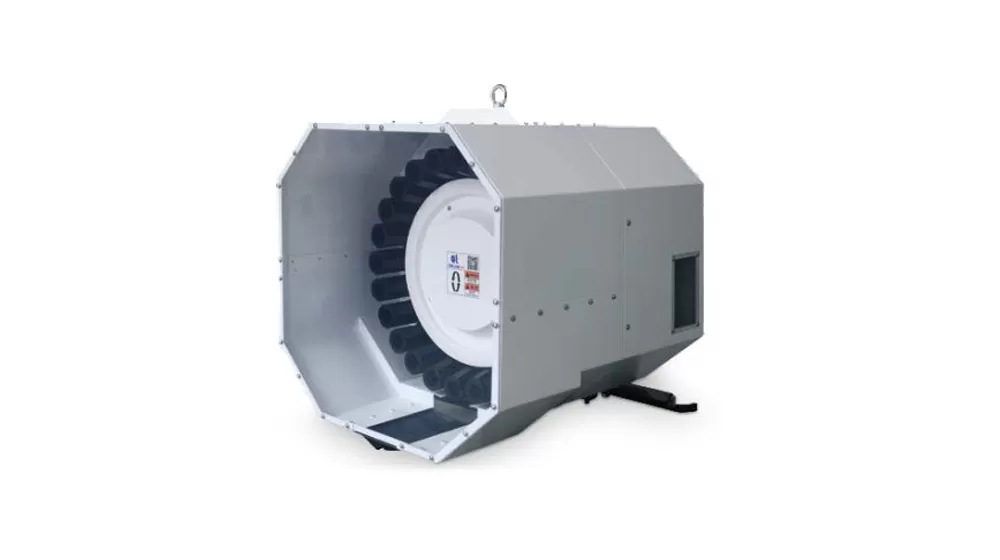

Alat majalah

Mesin ini dilengkapi dengan majalah perkakas jenis Lengan 24 saku dari Taikan, terkenal karena kualitas andal dan kinerja stabil.

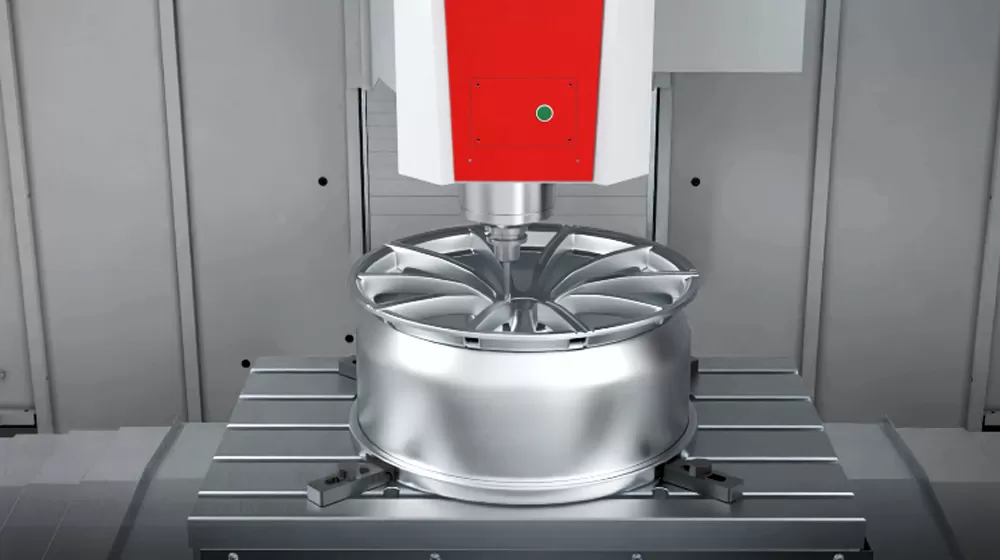

Aplikasi T-V1285W pusat mesin hub roda presisi tinggi dan efisiensi tinggi

Benda kerja dapat secara otomatis dan terus melakukan beberapa operasi mesin termasuk penggilingan, pengeboran, membosankan, memutar, mengebor,, menghadap ke tempat dan mengetuk dalam satu pengaturan. Menampilkan desain stroke y-sumbu panjang, sistem ini sangat cocok untuk pemrosesan persegi atau melingkar workpiece, dan telah banyak diterapkan pada hub roda kendaraan energi baru 26 inci mengadopsi proses pengecoran/penempaan dan teknologi pemotongan semi solid.

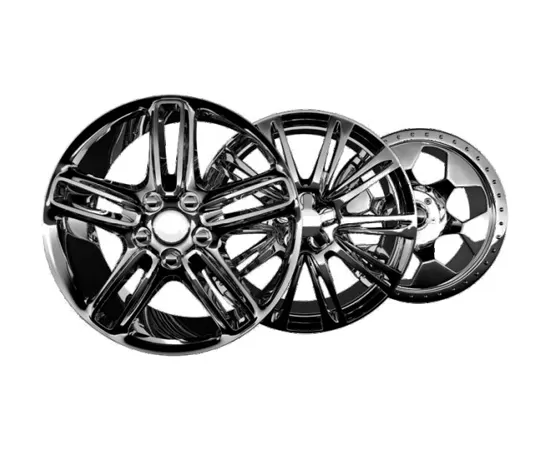

Contoh benda kerja 1

Contoh benda kerja 2

Spesifikasi dari T-V1285W

Item			Unit	T-V1285W	Keterangan
Perjalanan	Perjalanan meja (X sumbu)		Mm	1200
	Sadel perjalanan (Y axis)		Mm	850
	Kepala stok perjalanan (sumbu Z)		Mm	700
	Jarak dari poros hidung ke permukaan meja		Mm	780
	Jarak dari poros tengah ke kolom panduan permukaan		Mm	921
Meja kerja	Ukuran meja		Mm	1300 × 850
	Maks. Beban (bahkan bantalan beban)		Kg	1000
	Slot T (jumlah slot-lebar slot * spasi)		Mm	7-18 × 125
Poros	Daya Motor (berperingkat/waktu singkat)		KW	11/15
	Torsi Motor (diberi peringkat/waktu singkat)		N.m	52.5/118
	Rentang kecepatan		R/min	50 ~ 12000 (langsung disandingkan)
	Diameter poros		Mm	Φ150
	Poros lancip		/	BT40
	Spesifikasi paku keling		/	P40T-I(MAS403)
Kecepatan	Rentang kecepatan pemotongan pakan		BB/min	Rak penyimpanan 1 10000
Kecepatan	Kecepatan traverse cepat sumbu X/Y/Z		M/min	24/24/16
Akurasi	Akurasi pemosisian (X/Y/Z)		Mm	0.01	GB/T18400.4 (perjalanan penuh)
Akurasi	Repeatability (X/Y/Z)		Mm	0.007	GB/T18400.4 (perjalanan penuh)
Alat majalah	Kapasitas alat		Buah	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maksimal. diameter alat (penuh/kosong yang berdekatan)		Mm	Intrav75/intrav150
Lainnya	Sistem CNC		/	FANUC 0I-MF
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		KVA	40
	Kapasitas tangki pendingin		L	350
	Ukuran mesin		Mm	3000 × 4080 × 3200	Sesuai dengan sumbu X * Y * Z
	Berat (sekitar)		Kg	9200

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.

Kontrol sistem

Mitsubishi

FANUC

Siemens

Taikan

Berita & Media terbaru tentang Taikan

May 28 2025

Undangan | Die & Mold China 2025 | Dengan tulus mengundang Anda untuk mengunjungi TAIKAN

Kami senang mengundang Anda untuk mengunjungi Stan Taikan W4-B220 di DIE & Mold CHINA 2025! Tanggal: 4-7 Juni 2025 tempat: Pusat Expo internasional Baru Shanghai (2345 jalan Longyang, Pudong, Shanghai, Ch...

Baca selengkapnya

Taikan ensiklopedia | Mesin bubut vertikal CNC: Alat kerja logam presisi tinggi, efisiensi tinggi

May 26 2025

Taikan ensiklopedia | Mesin bubut vertikal CNC: Alat kerja logam presisi tinggi, efisiensi tinggi

Mesin bubut vertikal CNC adalah alat mesin CNC presisi tinggi dan efisiensi tinggi yang banyak digunakan di berbagai bidang pengerjaan logam. Sumbu spindel mesin adalah vertikal terhadap p horizontal...

Baca selengkapnya

T-V1285W pusat mesin hub roda presisi tinggi dan efisiensi tinggi

Karakteristik T-V1285W pusat mesin hub roda presisi tinggi dan efisiensi tinggi

Aplikasi T-V1285W pusat mesin hub roda presisi tinggi dan efisiensi tinggi

Spesifikasi dari T-V1285W

Kontrol sistem

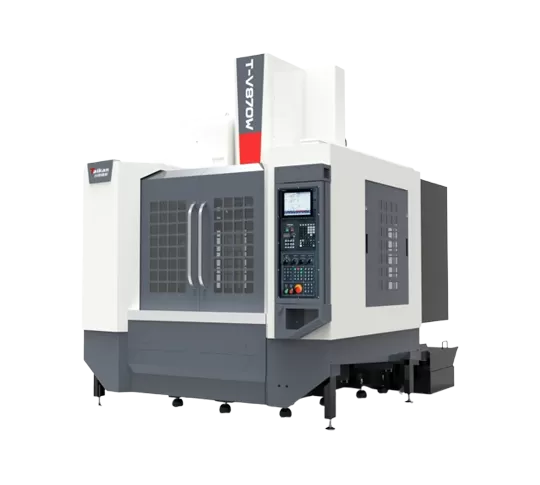

Terkait Mesin Hub seri W
