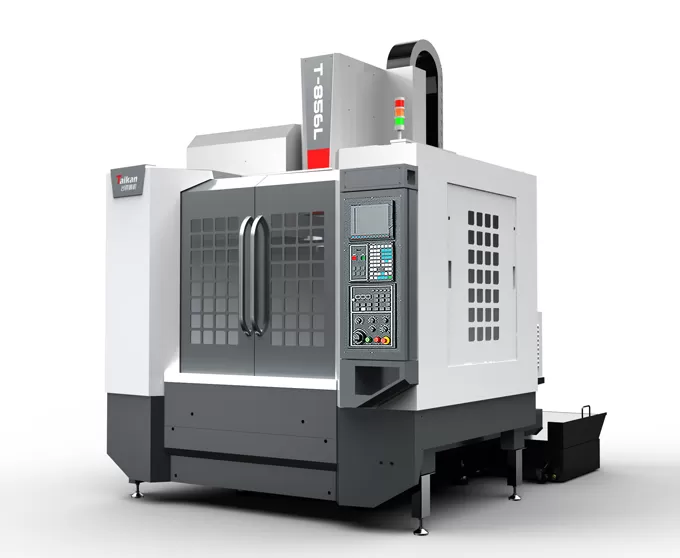

Name: T-856L pusat mesin vertikal presisi tinggi dan berkecepatan tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik T-856L pusat mesin vertikal presisi tinggi dan berkecepatan tinggi

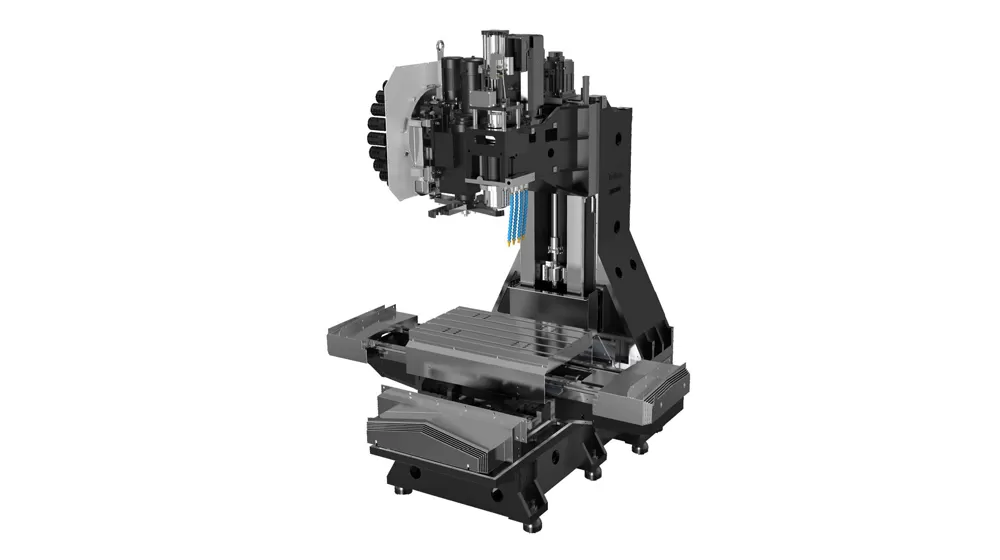

Desain struktural

Struktur meja lintas geser dan tipe kolom memastikan stabilitas dan presisi tinggi dari mesin.

Kolom rangka A yang besar dan stabil dan kaku tinggi membantu mengurangi getaran dan deformasi selama pemotongan kecepatan tinggi.

Sistem rel panduan

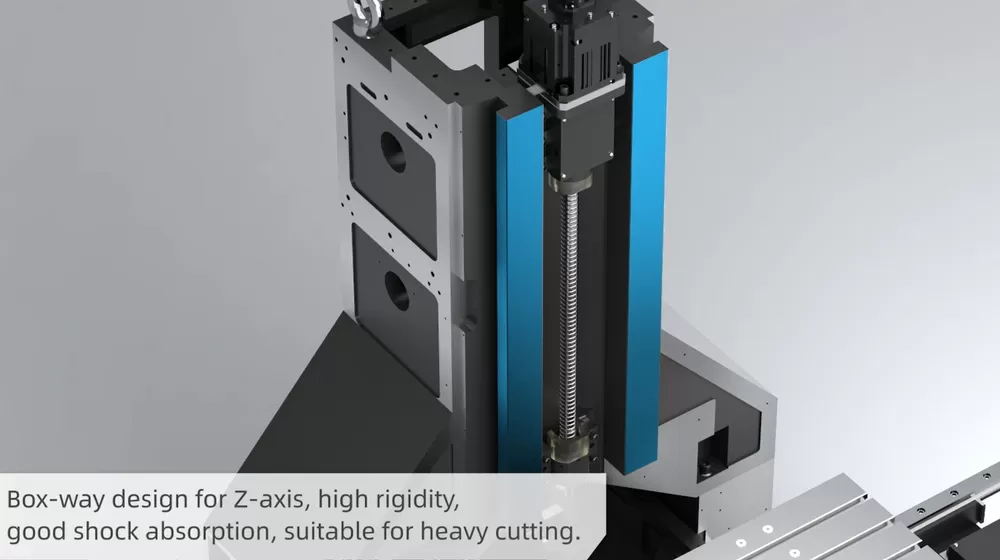

Sumbu X dan Y dilengkapi dengan panduan linear roller presisi tinggi dengan spesifikasi besar, sementara sumbu Z menggunakan rel keras persegi panjang kaku tinggi, menggabungkan kemampuan kecepatan tinggi dengan kaku tinggi. Pengaturan ini cocok untuk pemotongan berat dan memberikan getaran yang baik.

Poros

Unit poros kecepatan tinggi (BT40, 8000r/min) dengan desain labirin dan perlindungan tirai udara, mencegah pemotongan cairan masuk kedalam poros bantalan.

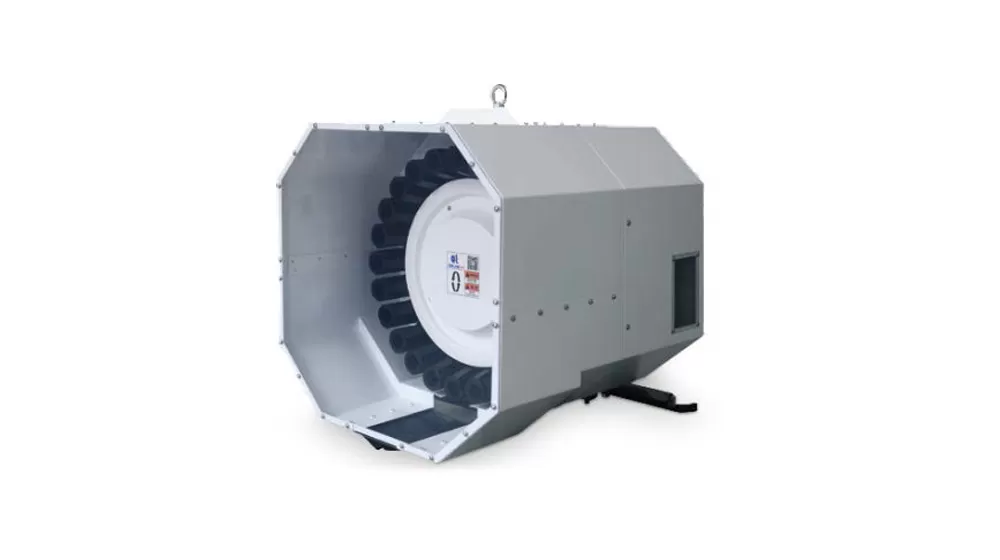

Alat majalah

Majalah perkakas tipe lengan 24 perkakas dari Taikan dikenal karena stabilitas tinggi dan kinerja yang andal.

Aplikasi T-856L pusat mesin vertikal presisi tinggi dan berkecepatan tinggi

Fitur mesin yang meningkatkan kecepatan untuk menanggapi secara dinamis, memungkinkan pemotongan berkecepatan tinggi dan kecepatan rendah, operasi tanpa merangkak. Ini ideal untuk banyak variasi, pemrosesan batch kecil dari bagian kompleks seperti kotak kecil dan menengah, pelat, cakram, katup, casing, dan cetakan. Mesin ini diterapkan secara luas di industri termasuk manufaktur suku cadang presisi, produk 5G, perangkat keras, komponen otomotif, dan perangkat medis.

Perbedaan antara pusat mesin Horizontal dan vertikal

Contoh benda kerja 1

Contoh benda kerja 2

Spesifikasi T-856L pusat mesin vertikal presisi tinggi dan berkecepatan tinggi

Item			Unit	T-856L	Keterangan
Perjalanan	Perjalanan meja (X sumbu)		Mm	800
	Sadel perjalanan (Y axis)		Mm	500
	Kepala stok perjalanan (sumbu Z)		Mm	600
	Jarak dari poros hidung ke permukaan meja		Mm	125-725
	Jarak dari poros tengah ke kolom panduan permukaan		Mm	565
Meja kerja	Ukuran meja		Mm	1000*500
	Maks. Beban (bahkan bantalan beban)		Kg	500
	Slot T (jumlah slot-lebar slot * spasi)		Mm	5-18*100
Poros	Daya Motor (berperingkat/waktu singkat)		KW	7.5/11
	Torsi Motor (diberi peringkat/waktu singkat)		N.m	35.8/95.5
	Rentang kecepatan		R/min	50 ~ 8000 (sabuk)
	Diameter poros		Mm	Φ150
	Poros lancip		/	BT40
	Spesifikasi paku keling		/	P40T-I(MAS403)
Kecepatan	Rentang kecepatan pemotongan pakan		BB/min	Rak penyimpanan 1 10000
Kecepatan	Kecepatan traverse cepat sumbu X/Y/Z		M/min	36/36/24
Akurasi	Akurasi pemosisian (X/Y/Z)		Mm	0.008/0.008/0.01	GB/T18400.4 (perjalanan penuh)
Akurasi	Repeatability (X/Y/Z)		Mm	0.005/0.005/0.008	GB/T18400.4 (perjalanan penuh)
Alat majalah	Kapasitas alat		Buah	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maksimal. diameter alat (penuh/kosong yang berdekatan)		Mm	Intrav75/intrav150
Lainnya	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		KVA	25
	Kapasitas tangki pendingin		L	300
	Ukuran mesin		Mm	224031443033	Sesuai dengan sumbu X * Y * Z
	Berat (sekitar)		Kg	4800

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
