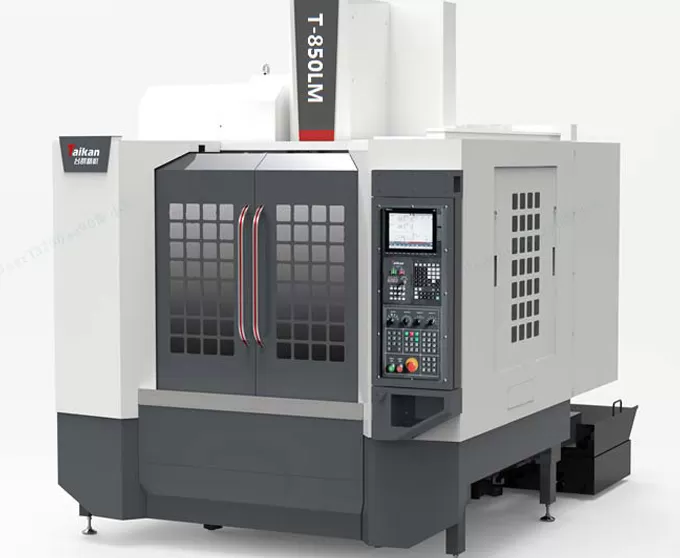

Name: T-850LM pusat mesin vertikal berkecepatan tinggi dan kaku
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik T-850LM pusat mesin vertikal berkecepatan tinggi dan kaku tinggi

Struktur Stabil sangat kaku

Sumbu umpan presisi tinggi

Sumbu Z menggunakan rel keras persegi panjang yang sangat kaku, sementara sumbu X dan Y dilengkapi dengan panduan linear rol presisi tinggi yang berukuran besar. Kombinasi ini menawarkan kecepatan tinggi dari mesin panduan linear dan kilau tinggi dari mesin rel keras, memberikan kapasitas pemotongan yang sangat baik dan penyerapan getaran yang baik.

Sekrup bola dilengkapi dengan struktur pre-tension untuk mengurangi efek ekspansi termal, dan bantalan pelumas sendiri memperpanjang masa pakai layanan mereka.

Taikan Unit poros kecepatan tinggi

Taikan majalah alat tipe lengan 24 perkakas

Taikan majalah alat tipe lengan 24 perkakas

Aplikasi T-850LM pusat mesin vertikal kecepatan tinggi dan kaku tinggi

Mesin ini sangat cocok untuk pemrosesan batch kecil hingga sedang dari bagian kompleks seperti kotak kecil hingga menengah, pelat, cakram, katup, rumah, dan cetakan. Banyak digunakan dalam industri seperti bagian presisi, produk 5G, perangkat keras, komponen otomotif, dan perangkat medis.

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Spesifikasi T-850LM pusat mesin vertikal kecepatan tinggi dan kaku tinggi

Item			Unit	T-850LM	Keterangan
Perjalanan	Perjalanan meja (X sumbu)		Mm	850
	Sadel perjalanan (Y axis)		Mm	520
	Kepala stok perjalanan (sumbu Z)		Mm	550
	Jarak dari poros hidung ke permukaan meja		Mm	150-700
	Jarak dari poros tengah ke kolom panduan permukaan		Mm	590
Meja kerja	Ukuran meja		Mm	1000*550
	Maks. Beban (bahkan bantalan beban)		Kg	600
	Slot T (jumlah slot-lebar slot * spasi)		Mm	5-18*100
Poros	Daya Motor (berperingkat/waktu singkat)		KW	45976
	Torsi Motor (diberi peringkat/waktu singkat)		N.m	52.5/118
	Rentang kecepatan		R/min	50 ~ 8000 (sabuk)
	Diameter poros		Mm	Φ150
	Poros lancip		/	BT40
	Spesifikasi paku keling		/	P40T-I(MAS403)
Kecepatan	Rentang kecepatan pemotongan pakan		BB/min	Rak penyimpanan 1 10000
Kecepatan	Kecepatan traverse cepat sumbu X/Y/Z		M/min	30/30/20
Akurasi	Akurasi pemosisian (X/Y/Z)		Mm	0.008/0.008/0.01	GB/T18400.4 (perjalanan penuh)
Akurasi	Repeatability (X/Y/Z)		Mm	0.005/0.005/0.008	GB/T18400.4 (perjalanan penuh)
Alat majalah	Kapasitas alat		Buah	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maksimal. diameter alat (penuh/kosong yang berdekatan)		Mm	Intrav75/intrav150
Lainnya	Counterweight sumbu Z		/	/
	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		KVA	25
	Kapasitas tangki pendingin		L	300
	Ukuran mesin		Mm	225031702890	Sesuai dengan sumbu X * Y * Z
	Berat (sekitar)		Kg	6500

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
