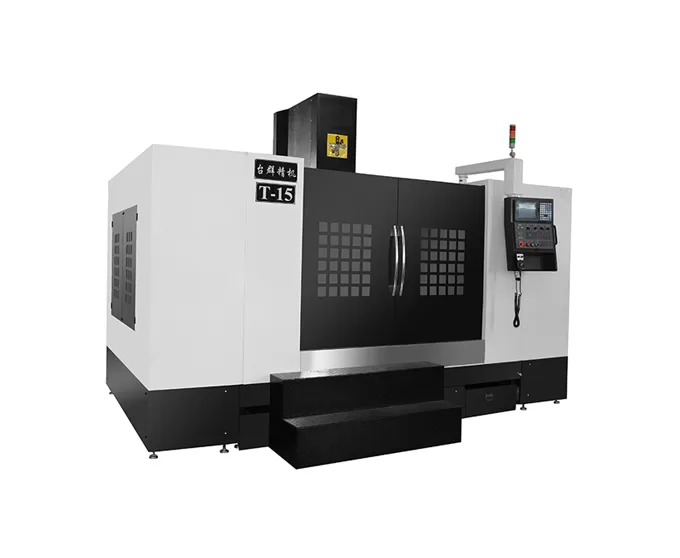

Name: Pusat mesin vertikal Boxway T-15
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik pusat mesin vertikal Boxway T-15

Struktur mesin

Struktur cross-slide kolom tetap dengan dasar stabil yang kebesaran untuk memastikan kapasitas bantalan beban tinggi.

Terbuat dari besi cor kekuatan tinggi, memberikan akurasi yang sangat baik dan presisi yang stabil.

Kotak panduan tiga sumbu

Sumbu X, Y, dan Z dilengkapi dengan presisi yang dikeraskan, jalur besi cor tanah, dengan komposit permukaan yang terikat dengan lapisan PTFE (polytetrafluoroethylene).

Desain ini menawarkan kaku tinggi dan penyerapan guncangan yang sangat baik, membuatnya ideal untuk pemotongan berat baja cetakan yang kokoh.

Poros

Unit poros kecepatan tinggi (BT50, 8000r/min) dengan desain labirin dan perlindungan tirai udara, mencegah pemotongan cairan masuk kedalam poros bantalan.

Counterweight sumbu Z

Counterweight dengan panduan pusat bantuan gerakan headstock

Mengoptimalkan karakteristik beban sumbu Z

Aplikasi T-15 pusat mesin vertikal Boxway

Terutama digunakan dalam industri manufaktur cetakan, juga secara luas berlaku di aerospace, peralatan energi, manufaktur otomotif, perangkat medis, dan industri lainnya.

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Spesifikasi dari pusat mesin vertikal Boxway T-15

Item			Unit	T-15	Keterangan
Perjalanan	Perjalanan meja (x-axis)		Mm	1500
	Sadel perjalanan (y-axis)		Mm	800
	Kepala stok perjalanan (z-axis)		Mm	700
	Poros hidung ke meja		Mm	170-870
	Poros tengah ke kolom		Mm	810
Meja	Ukuran meja		Mm	1700 × 800
	Kapasitas muatan meja		Kg	1500
	T-slot (Qty-width× pitch)		Mm	5-22 × 135
Poros	Daya Motor (Cont./30 menit)		KW	15/18.5
	Rentang kecepatan		Rpm	50 ~ 8000 (digerakkan oleh sabuk)
	Diameter poros		Mm	Φ155
	Jenis tempat alat		-	BT50
	Tipe paku tarik		-	P50T-I(MAS403)
Kecepatan	Rentang tingkat umpan		BB/min	Rak penyimpanan 1 10000
Kecepatan	Kecepatan Traverse cepat (X/Y/Z)		M/min	41255
Akurasi	Akurasi pemosisian (X/Y/Z)		Mm	0.02	GB/T18400.4 (perjalanan penuh)
Akurasi	Repeatability(X/Y/Z)		Mm	0.01
Lainnya	Sistem CNC		-	Mitsubishi M80VA
	Pasokan udara	Aliran	L/min	≥ 280 (ANR)
	Pasokan udara	Tekanan	MPa	0.6-0.8
	Kebutuhan daya		KVA	35
	Kapasitas tangki pendingin		L	350
	Dimensi mesin		Mm	437032003500	Arah sumbu X/Y/Z
	Berat Mesin (kira-kira)		Kg	11300

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
