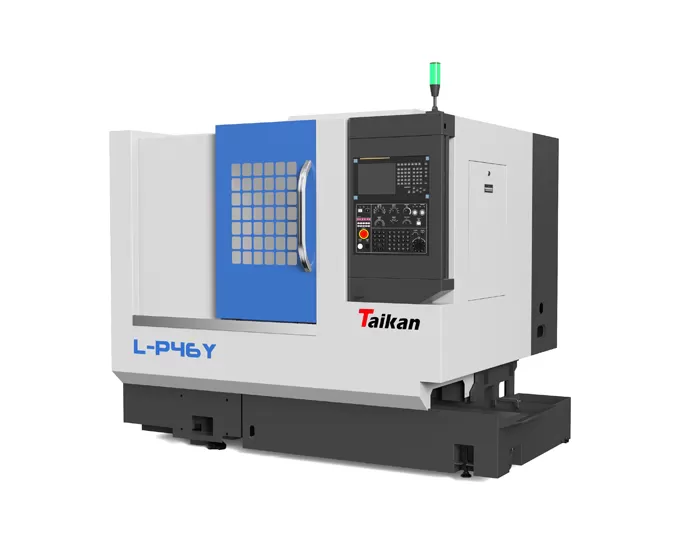

L-P46Y mesin bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Rentang permesinan

Maksimal. diameter ayun di kasur

Mm

Φ500

Diameter pemesinan (tipe cakram)

Mm

Intrav300

Diameter mesin pada pemotong

Mm

Intrav160

Panjang permesinan

Mm

350

Perjalanan

X-axis travel

Mm

550

Power/stall torque motor x-axis

KW/Nm

1.8/11

Sumbu Z perjalanan

Mm

450

Tenaga motor sumbu Z/torsi berdiri

KW/Nm

1.8/11

Y-axis travel

Mm

210

Power axis motor Y/stall torque

KW/Nm

1.2/7

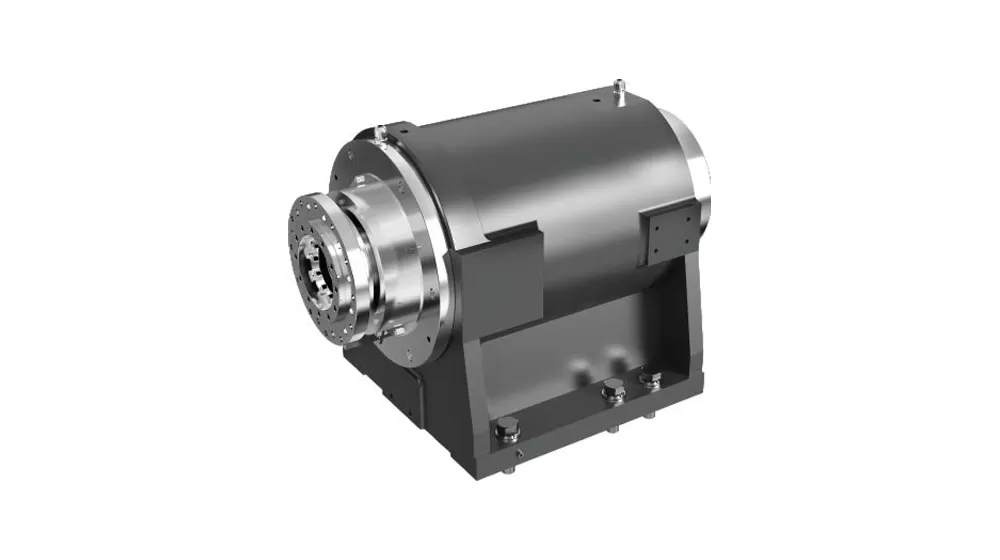

Poros mekanis

Daya Output (S1/S6)

KW

7.5/11

Bentuk ujung poros

A2-5

Kecepatan poros

R/min

6000

Poros melalui lubang diameter

Mm

Φ56

Diameter batang dasi tembus lubang

Mm

Φ46

Collet

Collet berongga

Inci

6

Daya Motor

Poros motor dinilai/terus menerus setengah jam

Kw

7.5/11

Motor sumbu X

Kw

1.8

Y-axis motor

Kw

1.2

Motor sumbu Z

Kw

1.8

Alat pengubah motor

Kw

0.75

Motor hidrolik

Kw

0.75

Motor pompa pendingin

Kw

0.45

Kecepatan

Kecepatan traverse cepat (x-axis)

M/min

30

Kecepatan traverse cepat (sumbu Z)

M/min

30

Kecepatan traverse cepat (sumbu Y)

M/min

20

Tingkat umpan potong

BB/min

1 ~ 8000

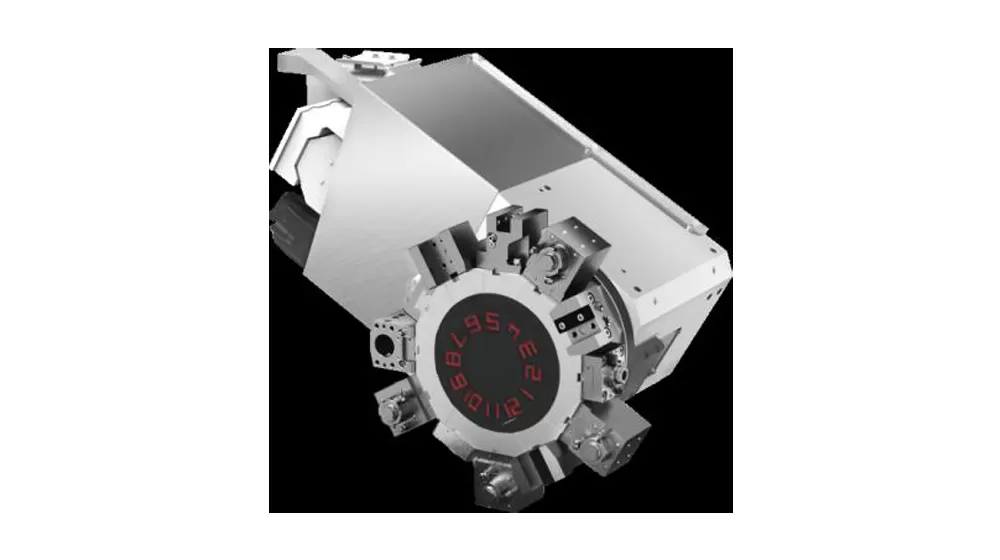

Tempat alat

Bentuk pemegang alat

Pemegang alat Servo

Kapasitas alat

T

8

Ukuran alat melingkar eksternal

Mm

20 × 20

Maks. diameter alat pengebor

Mm

Intrav25

Ketinggian kubah

Mm

63

4 kepala listrik

Spesifikasi Chuck

ER25

Sumbu A/B (4 motor ganda)

Kw

1.2/1.2

Sumbu A/B (4 motor ganda)

Rpm

3000

Jumlah perkakas listrik sumbu A

-

4 × ER25

Jumlah perkakas listrik sumbu B

-

4 × ER25

Akurasi alat mesin

Akurasi posisi (x-axis)

Mm

0.006

Akurasi posisi (sumbu Z)

Mm

0.006

Akurasi posisi (y-axis)

Mm

0.006

Akurasi pemosisian berulang (x-axis)

Mm

0.006

Akurasi pemosisian berulang (z-axis)

Mm

0.006

Akurasi pemosisian berulang (y-axis)

Mm

0.006

Akurasi pemosisian sumbu C

Arc detik/derajat

10/0.003

Lainnya

Tangki Minyak

L

60

Tangki air

L

100

Ukuran mesin (panjang × lebar × tinggi)

Mm

2200 × 2200 × 2300

Berat Mesin (perkiraan berat)

Kg

3100
