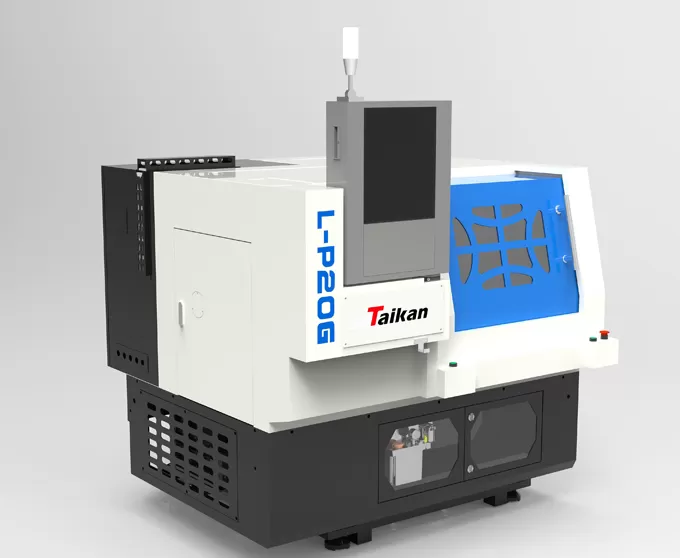

L-P20G mesin bubut alat Gang CNC berpresisi tinggi

Rentang permesinan

Maksimal. diameter ayun di slide tempat tidur

Mm

Φ240

Maksimal. diameter ayun pada dasar alat

Mm

Intrav120

Maks. Panjang berputar

Mm

100

Maks. diameter memutar

Mm

Φ100

Maks. diameter penjepit spring chuck

Mm

Φ20

Perjalanan

X-axis travel

Mm

280

Power/stall torque motor x-axis

Kw/Nm

1/3.2

Sumbu Z perjalanan

Mm

180

Tenaga motor sumbu Z/torsi berdiri

Kw/Nm

1/10

Poros

Jenis penjepit poros

Kw

Chuck collet tipe 20

Tipe kepala spindel

Tidak standar

Poros melalui lubang diameter

Φ26

Poros kecepatan maksimum

6000

Torsi motor spindel (diberi peringkat/maksimum

R/min

17.7/26.5

Motor spindel (S1/S2)

Mm

3.7/5.5

Perlengkapan tetap

Spring chuck

Inci

Intrav20

Kecepatan

Kecepatan traverse cepat (X sumbu)

M/min

18

Kecepatan traverse cepat (sumbu Z)

M/min

18

Kecepatan memotong pakan

BB/min

Tempat alat

Jenis tempat alat

Perkakas Gang

Alat indeks waktu

Detik

/

Alat ukuran tubuh

Mm

16 '16

Maks. diameter alat pengebor

Mm

25

Akurasi

Akurasi pemosisian (X axis)

Mm

<0.01

Akurasi posisi (sumbu Z)

Mm

<0.01

Repeatabilitas ((X axis)

Mm

0.002

Repeatabilitas ((sumbu Z)

Mm

0.002

Lainnya

Kapasitas peralatan </P>

KVA

6

Kapasitas tangki pendingin

L

50

Ukuran mesin

Mm

1275 × 1408 × 1532

Tangki pendingin penghilang CIP Manual

Berat (sekitar)

Kg

Kira-kira
1100
