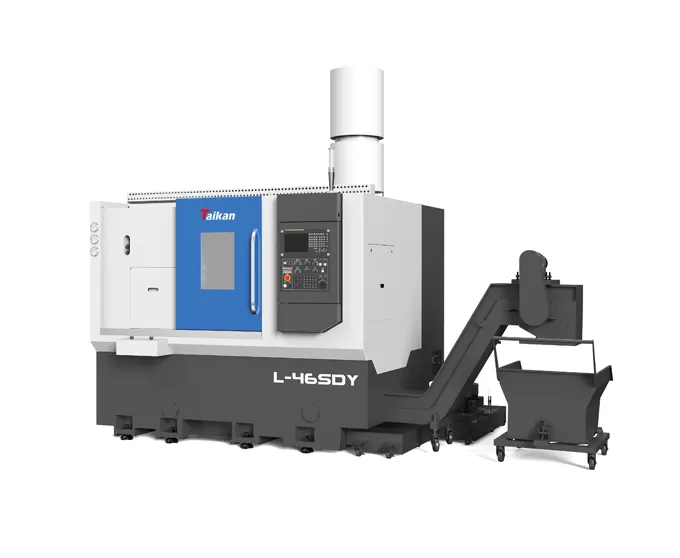

Name: L-46SDY mesin bubut CNC putaran Horizontal (penggilingan) presisi tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik L-46SDY bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Baju Overall

Dual-spindle dan dual-turret CNC turning dan alat mesin penggilingan
Perlindungan tertutup penuh, pintu geser kiri tunggal, perangkat pelepasan otomatis opsional, tangki air koleksi chip independen, konveyor chip otomatis, kinerja penghapusan chip yang baik

Rel panduan

Menggunakan Jepang THK atau Taiwan pematerian linear atau gulungan panduan rel, Jepang THK atau Taiwan pempin sekrup bola drive. Karakteristik dinamis yang baik, presisi tinggi dan kaku yang kuat.
Panduan rol linear pra-pemuatan dan sekrup bola, yang memiliki karakteristik kecepatan cepat dan presisi pemrosesan tinggi.

Poros

Poros listrik sinkron magnet permanen memiliki karakteristik dinamis yang baik, presisi tinggi dan kaku yang kuat.
Poros listrik servo sinkron memiliki presisi tinggi, akselerasi cepat, dan perlambatan, serta menghemat energi.

Alat

Mengandalkan turret kekuatan pengangkat servo, ini memiliki presisi tinggi dan kecepatan perubahan alat yang cepat, dapat menyelesaikan persyaratan pemrosesan yang kompleks, dan dapat mengganti pusat mesin dan mesin ukiran.

Penggunaan L-46SDY bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Dapat memproses barang kerja dengan diameter 20-130mm dan panjang 2.5-130mm; diameter rotasi maksimum sadel adalah 320mm. Dapat memproses bagian poros pendek (atau cakram) dengan bentuk geometris yang kompleks, berbagai ukuran, dan persyaratan presisi tinggi.

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Spesifikasi L-46SDY bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Item		Unit	L-46SDY
Rentang permesinan	Maksimal. diameter ayun di kasur	Mm	Intrav570
	Maks. diameter memutar pada pelana	Mm	Intrav320
	Maks. diameter memutar	Mm	Intrav130
	Maks. Panjang berputar	Mm	130
Perjalanan	X1, X2 perjalanan sumbu	Mm	200, 300
	Perjalanan Y1 axis	Mm	± 50
	Mesin perjalanan efektif Y1	Mm	± 45
	Z1, Z2 axis perjalanan	Mm	320, 300
Poros utama/Sub	Ukuran Chuck	Inci	6 inci
	Maks. Kecepatan	Rpm	6000
	Kecepatan dasar	Rpm	2000
	Tipe ujung poros		A2-5
	Poros melalui ukuran lubang	Mm	Intrav57
	Daya poros bermotor	Kw	15/17.8
	Diameter batang yang dapat disesuaikan	Mm	Intrav45
Penggilingan poros	Maks. Kecepatan	Rpm	4000
	Kapasitas pengeboran	Mm	Intrav16 × 1.5
	Kapasitas mengetuk	[Mm] x	M12x1.75
	Kapasitas mengetuk	(Mm)	M12x1.75
	Penggilingan poros motor	KW	2.7
	Antarmuka Turret		BMT45
Kecepatan umpan	Kecepatan traverse cepat sumbu X	BB/min	18000
	Kecepatan traverse cepat sumbu Z	BB/min	18000
	Y-axis rapid traverse speed	BB/min	10000
Motor	Motor spindel	KW	> 11
Motor	Motor pompa pendingin	KW	0.75
Sumber listrik/udara	Kapasitas catu daya (tingkat tetap terus-menerus)	KVA/Kw	64kVA/44,75 KW
Sumber listrik/udara	Sumber udara	L/min	0.5Mpa/100
Pendinginan	Kapasitas tangki air	L	130
Ukuran/berat	Jarak dari poros pusat ke tanah	Mm	1070
	Tinggi mesin	Mm	2060
	Area sibuk (l× W)	Mm× mm	2410 (tanpa konveyor chip) × 2210
	Berat Mesin (kira-kira)	Kg	5000

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.

Kontrol & perangkat lunak

Mitsubishi

FANUC

Siemens

SYNTEC
