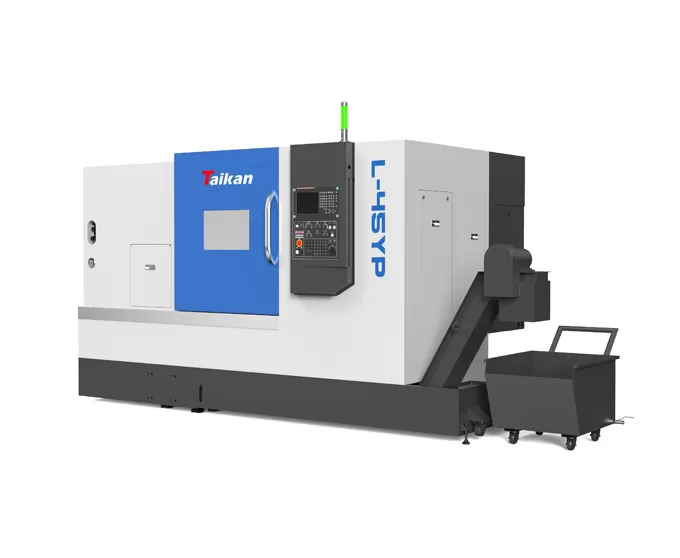

Name: L-45YP mesin bubut CNC putaran Horizontal (penggilingan) presisi tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik L-45YP bubut CNC putaran Horizontal (penggilingan) presisi tinggi

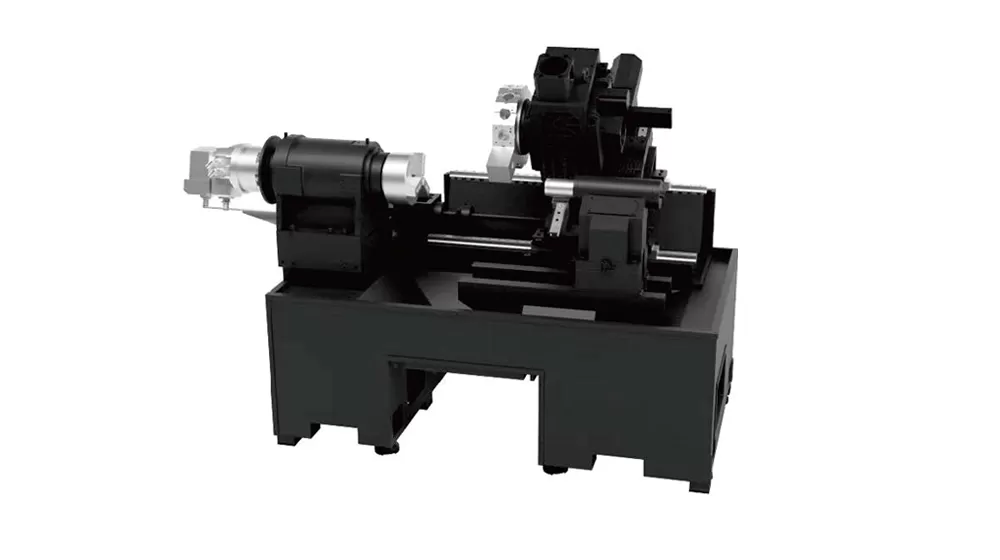

Baju Overall

Mesin tertutup sepenuhnya untuk perlindungan, penghilang CIP otomatis, pelumasan otomatis, dan pendingin otomatis. Suku cadang besar dasar semuanya terbuat dari cetakan pasir resin berkualitas tinggi dan bahan besi cor kekuatan tinggi, sehingga alat mesin memiliki kaku tinggi dan akurasi stabil.

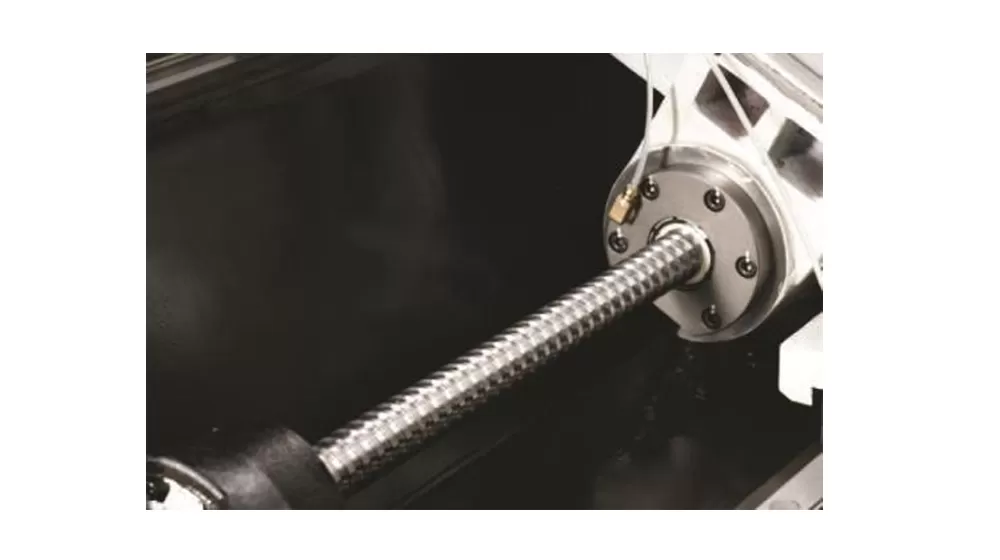

Rel panduan

Rel panduan adalah jenis bergulir, dan komponen drive menggunakan sekrup bola berkecepatan tinggi, menawarkan kecepatan cepat, pembangkit panas rendah, dan akurasi pemosisian tinggi.

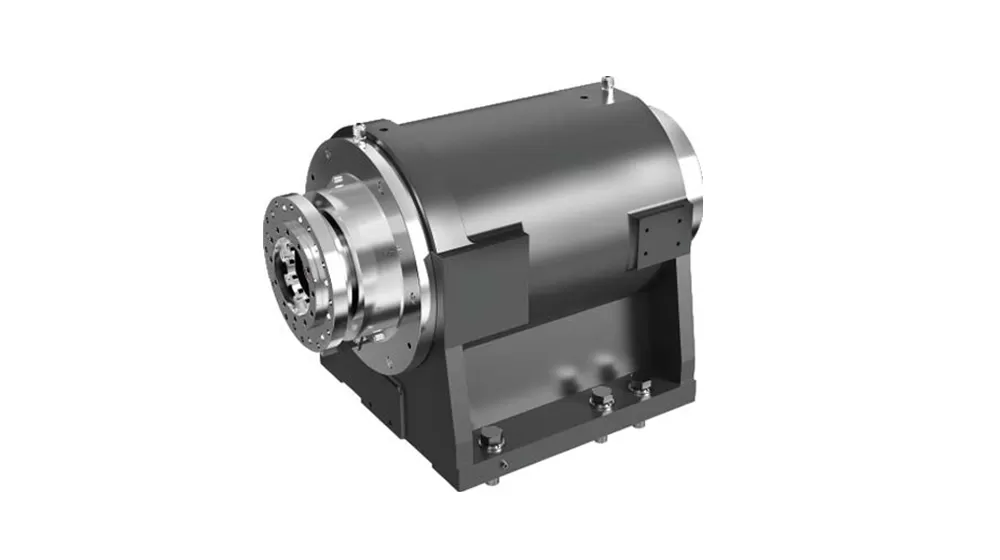

Poros

Sistem penggerak utama dari alat mesin ini mengadopsi drive spindel mekanis berkinerja tinggi, torsi tinggi dengan fungsi indeksasi sumbu C dan sistem bantu rem hidrolik, dan rentang kecepatan poros adalah 0-2500r/min.

Alat

Alat Mesin ini menggunakan turret bertenaga BMT55 (termasuk sumbu Y), yang memiliki kecepatan pengubahan alat yang cepat dan keandalan yang tinggi.

Penggunaan L-45YP bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Mesin bubut ini memenuhi kebutuhan pemrosesan suku cadang yang kompleks dan banyak digunakan dalam katup, kapal, mesin teknik, dan bidang lainnya, terutama disukai oleh produsen suku cadang otomotif.

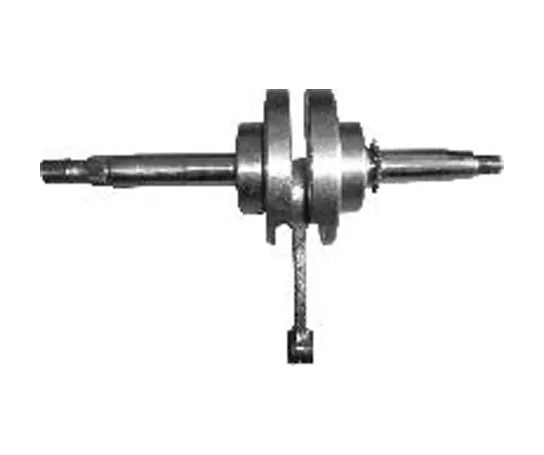

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Spesifikasi L-45YP bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Item		Unit	L-45YP	Keterangan
Jangkauan pemrosesan	Maks. diameter rotasi	Mm	Φ600
	Maks. diameter pemrosesan (sumbu/pelat)	Mm	Φ380/φ450
	Maks. Panjang proses	Mm	900	800 (motor besar opsional)
	Diameter Max. bar	Mm	Intrav75
Perjalanan	X-axis travel	Mm	240
	Power/stall torque motor x-axis	KW/Nm	1.8/11
	Y-axis travel	Mm	100(± 50)
	Power axis motor Y/stall torque	KW/Nm	1.8/11
	Sumbu Z perjalanan	Mm	950	830 (motor besar opsional)
	Tenaga motor sumbu Z/torsi berdiri	KW/Nm	1.8/11
Poros	Daya Output (S1/S6)	KW	15/18.5
	Bentuk ujung poros		A2-8
	Spindel kecepatan putar	R/min	2500
	Diameter lubang	Mm	Intrav87
Chuck	Chuck hidraulik 3 rahang	Inci	10	Berongga
Tailstock	Diameter lengan Tailstock/perjalanan	Mm	100 φ/ 150	Opsional
Tailstock	Tailstock lengan taper hole	Morse	Morse 5 #	Pusat hidup
Kecepatan	Kecepatan traverse cepat sumbu X	M/min	30
	Y-axis rapid traverse speed	M/min	10
	Kecepatan traverse cepat sumbu Z	M/min	30
	Tingkat umpan potong	BB/min	Rak penyimpanan 1 8000
Tempat alat	Kapasitas alat	T	12
	Tenaga motor Milling head/stall torque	KW	2.7/12-46	Α i S 12/4000, 4-b
	Alat penggiling maksimal. Kecepatan	R/min	4000
	Spesifikasi gagang alat penggilingan	Mm	BMT55
	Spesifikasi pemegang alat pembalik	Mm	25*25
	Maks. diameter alat pengebor	Mm	Φ32
Kapasitas pemrosesan pemegang alat	Kapasitas penggilingan maksimum untuk perkakas listrik		Diameter Milling cutter ×milling depth×feed	Baja 45
	Kapasitas pengeboran maksimal perkakas listrik		Diameter bor × feed	Baja 45
	Kapasitas mengetuk alat listrik maksimum		M10 × 1.5	Baja 45
Akurasi	Akurasi pemosisian X axis	Mm	0.008
	Akurasi Y axis positioning	Mm	0.02
	Akurasi pemosisian sumbu Z	Mm	0.012
	Akurasi pemosisian sumbu C	Arc sec	51
	X axis repeatabilitys	Mm	0.004
	Y axis repeatability	Mm	0.005
	Sumbu repeatabilitas Z	Mm	0.006
	Kemampuan repeatabilitas sumbu C	Arc sec	20
Lainnya	Kapasitas catu daya	KVA	30
	Volume pendingin	L	250
	Dimensi	Mm	3585 × 1880 × 2015
	Total berat	Kg	4800

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.

Kontrol & perangkat lunak

Mitsubishi

FANUC

Siemens

SYNTEC
