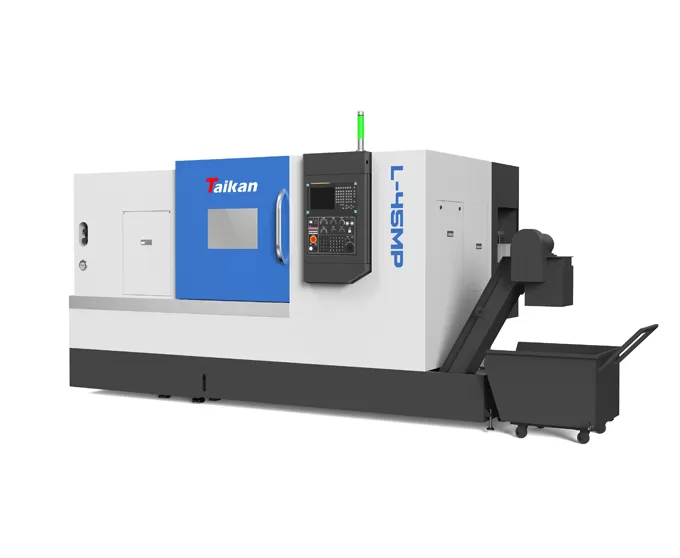

L-45MP mesin bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Jangkauan pemrosesan

Maks. diameter rotasi

Mm

Φ600

Maks. diameter pemrosesan (sumbu/pelat)

Mm

Φ380/φ450

Maks. Panjang proses

Mm

900

Diameter Max. bar

Mm

Intrav75

Perjalanan

X-axis travel

Mm

240

Power/stall torque motor x-axis

KW/Nm

2.2/12

Sumbu Z perjalanan

Mm

950

Tenaga motor sumbu Z/torsi berdiri

KW/Nm

2.2/12

Poros

Daya Output (S1/S6)

KW

15

Bentuk ujung poros

A2-8

Spindel kecepatan putar

R/min

2500

Diameter lubang

Mm

Intrav87

Chuck

Chuck hidraulik 3 rahang

Inci

10

Berongga

Tailstock

Diameter lengan Tailstock/perjalanan

Mm

100 φ/ 150

Tailstock lengan taper hole

Morse

Morse 5 #

Pusat hidup

Kecepatan

Kecepatan traverse cepat sumbu X

M/min

30

Kecepatan traverse cepat sumbu Z

M/min

30

Tingkat umpan potong

BB/min

Rak penyimpanan 1 8000

Tempat alat

Kapasitas alat

T

12

Power head motor power/stall torque

KW

2.2/12

Alat listrik kecepatan maksimum

R/min

4000

Spesifikasi pemegang alat

Mm

BMT55

Spesifikasi dudukan alat pembalik

Mm

25*25

Dudukan alat bor diameter maksimum

Mm

Φ32

Akurasi

Akurasi pemosisian X axis

Mm

0.008

Akurasi pemosisian sumbu Z

Mm

0.012

C axiAkurasi pemosisian s

Arc sec

51

X axis repeatability

Mm

0.004

Sumbu repeatabilitas Z

Mm

0.006

Kemampuan repeatabilitas sumbu C

Arc sec

20

Lainnya

Kapasitas catu daya

KVA

30

Volume pendingin

L

250

Dimensi

Mm

3585 × 1880 × 1755

Total berat

Kg

4500
