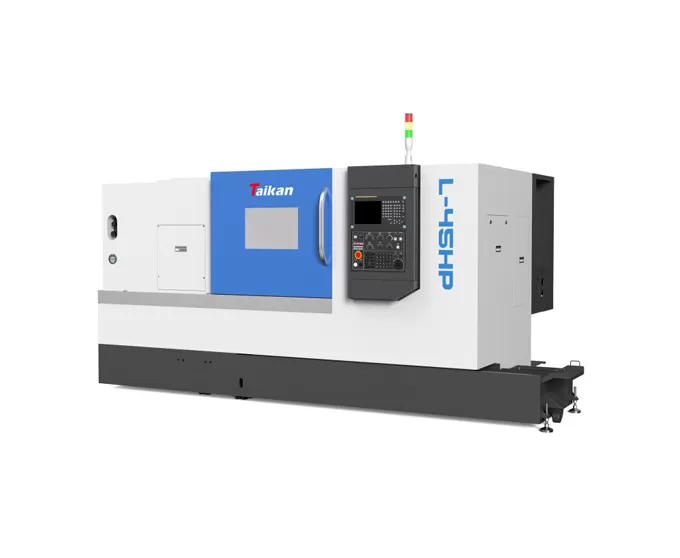

L-45HP mesin bubut Horizontal CNC presisi tinggi

Rentang permesinan

Maksimal. diameter ayun di kasur

Mm

Φ600

Maks. diameter mesin (poros/cakram)

Mm

Φ380/φ450

Maks. Panjang mesin

Mm

1000

Diameter Max. bar

Mm

Φ75

Perjalanan

X-axis travel

Mm

240

Power/stall torque motor x-axis

Kw/Nm

1.8/11

Sumbu Z perjalanan

Mm

1030

Tenaga motor sumbu Z/torsi berdiri

Kw/Nm

1.8/11

Poros

Daya Output (S1/S6)

Kw

15/18.5

Bentuk ujung poros

A2-8

Kecepatan poros

R/min

2800

Poros melalui lubang diameter

Mm

Φ87

Chuck

Chuck tiga rahang hidrolik

Inci

10

Berongga

Tailstock

Diameter lengan Tailstock/perjalanan

Mm

100 φ/ 150

Tailstock lengan taper hole lancip

Morse

Morse 5 #

Atasan Live

Kecepatan

Kecepatan traverse cepat (X sumbu)

M/min

30

Kecepatan traverse cepat (sumbu Z)

M/min

30

Kecepatan memotong pakan

BB/min

1 ~ 8000

Tempat alat

Kapasitas alat

T

12

Alat indeks waktu

Detik

0.5

Alat ukuran tubuh

Mm

25 × 25

Maks. diameter alat pengebor

Mm

40

Akurasi

Akurasi pemosisian (X axis)

Mm

0.008

Akurasi posisi (sumbu Z)

Mm

0.012

Repeatabilitas ((X axis)

Mm

0.004

Repeatabilitas ((sumbu Z)

Mm

0.006

Lainnya

Kapasitas peralatan

KVA

Kapasitas tangki pendingin

L

250

Ukuran mesin

Mm

3770 × 1970 × 1700

Tangki pendingin penghilang CIP kanan Manual

Berat (sekitar)

Kg

4500
