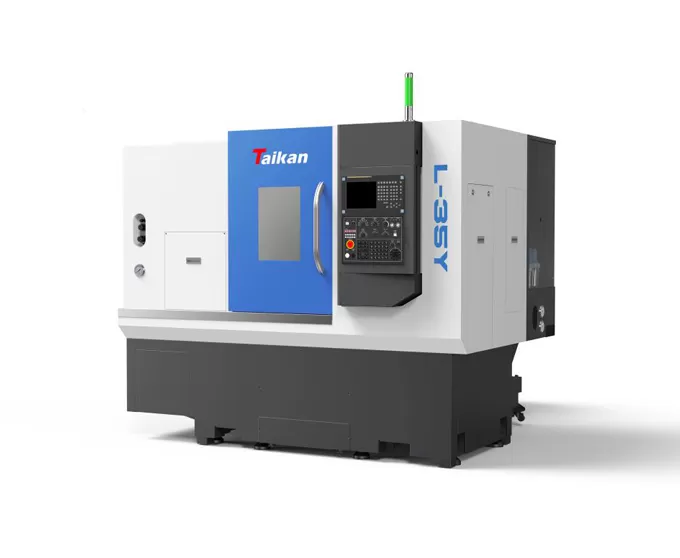

L-35Y mesin bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Jangkauan pemrosesan

Maks. diameter rotasi

Mm

Φ520

Maks. diameter pemrosesan (sumbu/pelat)

Mm

Φ300/φ350

Maks. Panjang proses

Mm

330

Diameter Max. bar

Mm

Intrav52

Perjalanan

X-axis travel

Mm

200

Power/stall torque motor x-axis

KW/Nm

1.8/11

Y-axis travel

Mm

100(± 50)

Power axis motor Y/stall torque

KW/Nm

1.8/11

Sumbu Z perjalanan

Mm

400

Tenaga motor sumbu Z/torsi berdiri

KW/Nm

1.8/11

Poros

Daya Output (S1/S6)

KW

11/15

Bentuk ujung poros

A2-6

Spindel kecepatan putar

R/min

4000

Diameter lubang

Mm

Intrav63

Chuck

Chuck hidraulik 3 rahang

Inci

8

Berongga

Tailstock

Diameter lengan Tailstock/perjalanan

Mm

Intrav70/100

Opsional

Tailstock lengan taper hole

Morse

Morse 4 #

Pusat hidup

Kecepatan

Kecepatan traverse cepat sumbu X

M/min

30

Y-axis rapid traverse speed

M/min

10

Kecepatan traverse cepat sumbu Z

M/min

30

Tingkat umpan potong

BB/min

1 ~ 8000

Tempat alat

Kapasitas alat

T

12

Tenaga motor Milling head/stall torque

KW

2.7/12-46

Α i S 12/4000, 4-b

Alat penggiling maksimal. Kecepatan

R/min

4000

Spesifikasi gagang alat penggilingan

Mm

BMT55

Spesifikasi pemegang alat pembalik

Mm

25 × 25

Maks. diameter alat pengebor

Mm

Intrav32

Akurasi

Akurasi pemosisian X axis

Mm

0.006

Akurasi Y axis positioning

Mm

0.02

Akurasi pemosisian sumbu Z

Mm

0.006

Akurasi pemosisian sumbu C

Arc sec

51

X axis repeatabilitys

Mm

0.004

Y axis repeatability

Mm

0.005

Sumbu repeatabilitas Z

Mm

0.004

Kemampuan repeatabilitas sumbu C

Arc sec

20"

Lainnya

Kapasitas catu daya

KVA

30

Volume pendingin

L

250

Dimensi

Mm

2400*1770*2010

Total berat

Kg

3800
