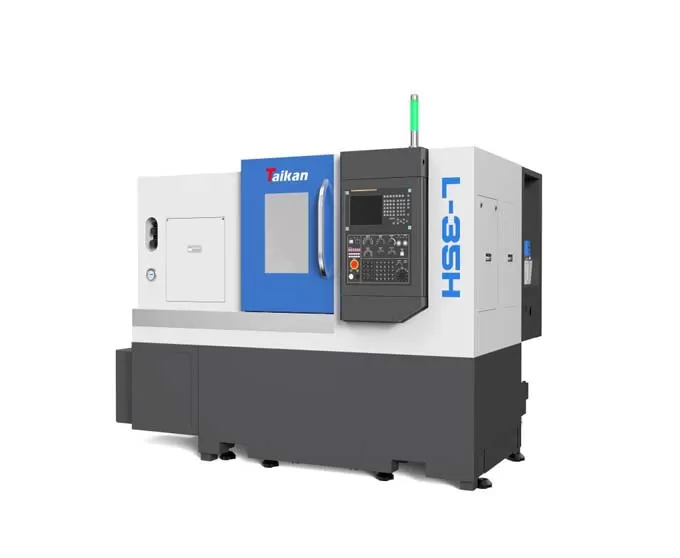

Name: L-35H mesin bubut Horizontal CNC presisi tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik L-35H mesin bubut Horizontal CNC presisi tinggi

Baju Overall

Tautan dua sumbu koordinat ganda, alat mesin CNC putaran semi-tertutup. Tata letak mekanik, listrik, dan hidrolik terintegrasi.
Setiap sumbu umpan servo menggunakan sekrup bola senyap berkecepatan tinggi, langsung dihubungkan oleh kopling elastis, dengan kecepatan bergerak cepat, kebisingan rendah, akurasi pemosisian tinggi, dan repeatabilitas;

Rel panduan

Mengadopsi desain panduan bergulir dan sekrup bola diam kecepatan tinggi, yang memiliki keunggulan kecepatan tinggi, generasi panas rendah dan akurasi pemosisian tinggi;

Poros

Digerakkan oleh motor servo berkinerja tinggi, poros digerakkan oleh sabuk, dan rentang kecepatan poros adalah 0-4000r/min.

Alat

Alat Mesin ini mengadopsi perangkat servo turret, yang memiliki kecepatan perubahan alat yang cepat dan keandalan tinggi.

Aplikasi L-35H mesin bubut Horizontal CNC presisi tinggi

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Spesifikasi dari L-35H mesin bubut Horizontal CNC presisi tinggi

Nama		Unit	L-35H	Keterangan
Rentang permesinan	Maksimal. diameter ayun di kasur	Mm	Φ520
	Maks. diameter mesin (poros/cakram)	Mm	Φ300/φ350
	Maks. Panjang mesin	Mm	450
	Diameter Max. bar	Mm	Φ52
Perjalanan	X-axis travel	Mm	190
	Power/stall torque motor x-axis	Kw/Nm	1.8/11
	Sumbu Z perjalanan	Mm	500
	Tenaga motor sumbu Z/torsi berdiri	Kw/Nm	1.8/11
Poros	Daya Output (S1/S6)	Kw	11/15
	Bentuk ujung poros		A2-6
	Kecepatan poros	R/min	4000
	Poros melalui lubang diameter	Mm	Φ63
Chuck	Chuck tiga rahang hidrolik	Inci	8	Berongga
Tailstock	Diameter lengan Tailstock/perjalanan	Mm	Φ70/100	Opsional
Tailstock	Tailstock lengan taper hole lancip	Morse	Morse 4 #	Atasan Live
Kecepatan	Kecepatan traverse cepat (X sumbu)	M/min	30
	Kecepatan traverse cepat (sumbu Z)	M/min	30
	Kecepatan memotong pakan	BB/min	1 ~ 8000
Tempat alat	Kapasitas alat	T	12
	Alat indeks waktu	Detik	0.5
	Alat ukuran tubuh	Mm	25*25
	Maks. diameter alat pengebor	Mm	40
Akurasi	Akurasi pemosisian (X axis)	Mm	0.006
	Akurasi posisi (sumbu Z)	Mm	0.008
	Repeatabilitas ((X axis)	Mm	0.004
	Repeatabilitas ((sumbu Z)	Mm	0.004
Lainnya	Kapasitas peralatan	KVA	12
	Kapasitas tangki pendingin	L	150
	Ukuran mesin	Mm	250017001680	Tangki pendingin penghilang CIP Manual
	Berat (sekitar)	Kg	3400

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
