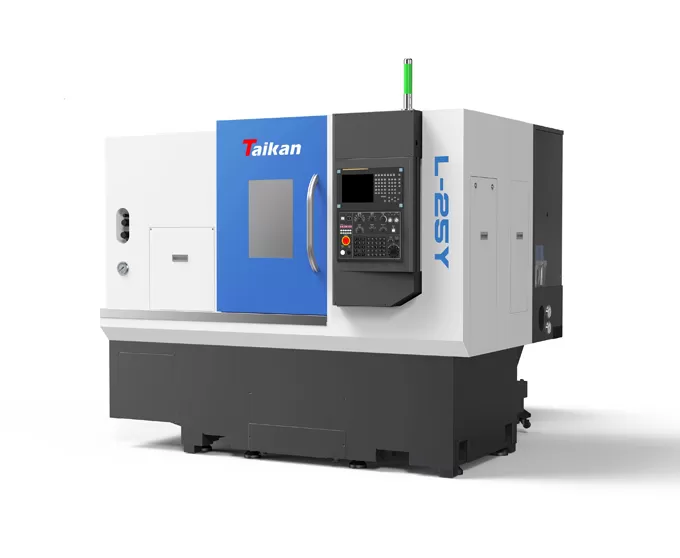

Name: L-25Y mesin bubut CNC putaran Horizontal (penggilingan) presisi tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik L-25Y bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Baju Overall

Mesin tertutup sepenuhnya untuk perlindungan, dengan penghapusan chip otomatis, pelumasan, dan sistem pendingin. Komponen utama cor menggunakan cetakan pasir resin berkualitas tinggi dan material besi cor kekuatan tinggi, memberikan kaku tinggi dan presisi stabil untuk mesin tersebut.

Rel panduan

Rel panduan adalah jenis bergulir, dan komponen drive menggunakan sekrup bola berkecepatan tinggi, menawarkan kecepatan cepat, pembangkit panas rendah, dan akurasi pemosisian tinggi.

Poros

Sistem penggerak utama dari alat mesin ini mengadopsi penggerak sabuk spindel mekanis berkecepatan tinggi, dan rentang kecepatan poros adalah 0-6000r/min. Dukungan depan poros mengadopsi tiga bantalan bola kontak sudut, dan dukungan belakang mengadopsi dua bantalan bola kontak sudut untuk memenuhi persyaratan bantalan kekuatan pemotongan aksial dan radial.

Alat

Dilengkapi dengan BMT45 powered tool turret, yang menghadirkan kecepatan berubah alat yang cepat dan keandalan yang tinggi.

Penggunaan L-25Y bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Mesin bubut ini memenuhi kebutuhan pemrosesan suku cadang yang kompleks dan banyak digunakan dalam katup, kapal, mesin teknik, dan bidang lainnya, terutama disukai oleh produsen suku cadang otomotif.

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Spesifikasi L-25Y bubut CNC putaran Horizontal (penggilingan) presisi tinggi

Item		Unit	L-25Y	Keterangan
Jangkauan pemrosesan	Maks. diameter rotasi	Mm	Φ520
	Maks. diameter pemrosesan (sumbu/pelat)	Mm	Φ300/φ350
	Maks. Panjang proses	Mm	330
	Diameter Max. bar	Mm	Φ52
Perjalanan	X-axis travel	Mm	190
	Power/stall torque motor x-axis	KW/Nm	1.8/11
	Y-axis travel	Mm	100(± 50)
	Power axis motor Y/stall torque	KW/Nm	1.8/11
	Sumbu Z perjalanan	Mm	400
	Tenaga motor sumbu Z/torsi berdiri	KW/Nm	1.8/11
Poros	Daya Output (S1/S6)	KW	7.5/11
	Bentuk ujung poros		A2-5
	Spindel kecepatan putar	R/min	6000
	Diameter lubang	Mm	Φ67
Chuck	Chuck hidraulik 3 rahang	Inci	6	Berongga
Tailstock	Diameter lengan Tailstock/perjalanan	Mm	Φ70/100	Opsional
Tailstock	Tailstock lengan taper hole	Morse	Morse 4 #	Pusat hidup
Kecepatan	Kecepatan traverse cepat sumbu X	M/min	30
	Y-axis rapid traverse speed	M/min	10
	Kecepatan traverse cepat sumbu Z	M/min	30
	Tingkat umpan potong	BB/min	Rak penyimpanan 1 8000
Tempat alat	Kapasitas alat	T	12
	Power head motor power/stall torque	KW	2.7kw/12-46N	Α i S 12/4000, 4-b
	Kecepatan maksimum alat listrik	R/min	4000
	Spesifikasi pemegang alat	Mm	BMT45
	Spesifikasi dudukan alat pembalik	Mm	25 × 25
	Alat pengebor maksimal alkoholDiameter der	Mm	Intrav32
Kapasitas pemrosesan pemegang alat	Kapasitas penggilingan maksimum untuk perkakas listrik		Diameter pemotong penggilingan × kedalaman penggilingan × umpan φ20mm × 10mm × 40 (mm/min)	Baja 45
	Kapasitas pengeboran maksimal perkakas listrik		Diameter bor × tingkat umpan φ14 (mm) × 0.15 (mm/r)	Baja 45
	Kapasitas mengetuk alat listrik maksimum		M10 × 1.5	Baja 45
Akurasi	Akurasi pemosisian X axis	Mm	0.006
	Akurasi Y axis positioning	Mm	0.02
	Akurasi pemosisian sumbu Z	Mm	0.006
	Akurasi pemosisian sumbu C	Arc sec	51
	X axis repeatabilitys	Mm	0.004
	Y axis repeatability	Mm	0.005
	Sumbu repeatabilitas Z	Mm	0.004
	Kemampuan repeatabilitas sumbu C	Arc sec	20
Lainnya	Kapasitas catu daya	KVA	25
	Volume pendingin	L	150
	Dimensi	Mm	250031002100
	Total berat	Kg	3800

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
