Pusat mesin Gantry

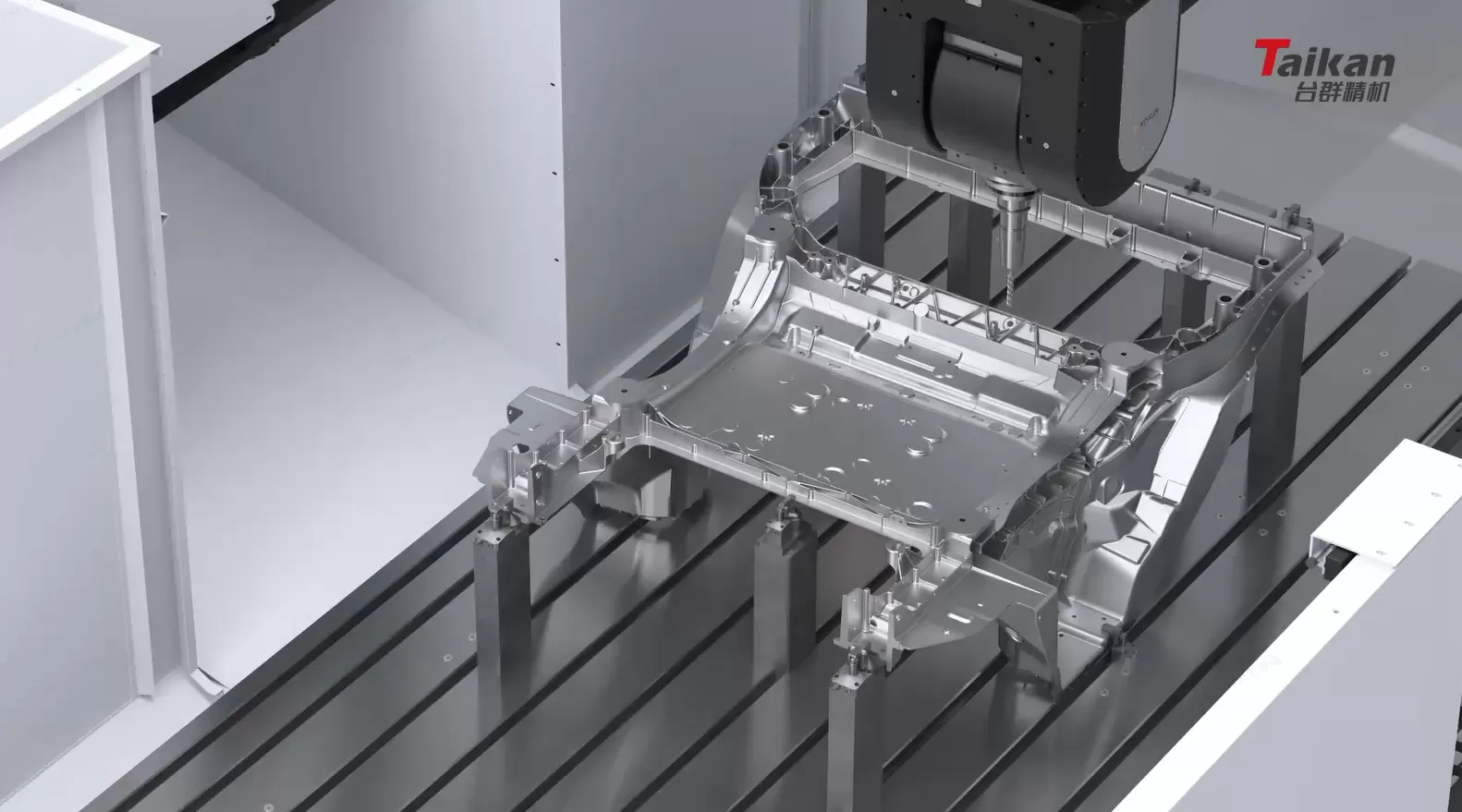

Untuk memastikan stabilitas tertinggi dan kaku untuk aplikasi mesin yang berbeda, TAIKAN menyediakan empat jenis desain struktural:

• Struktur Gantry balok tetap-sinar tetap stasioner, ideal untuk pemotongan presisi tinggi, pekerjaan berat.

• Struktur Gantry kolom bergerak-poros bergerak sepanjang sumbu X, cocok untuk mesin kerja besar saat perjalanan panjang.

• Kolom bergerak & struktur Gantry Beam bergerak-kombinasi kolom bergerak dan sinar bergerak memberikan fleksibilitas yang lebih besar untuk mesin skala besar.

• Struktur Gantry tipe jembatan-bingkai model jembatan yang sangat kaku, memastikan kinerja dinamis tinggi untuk mesin lima sumbu yang kompleks.

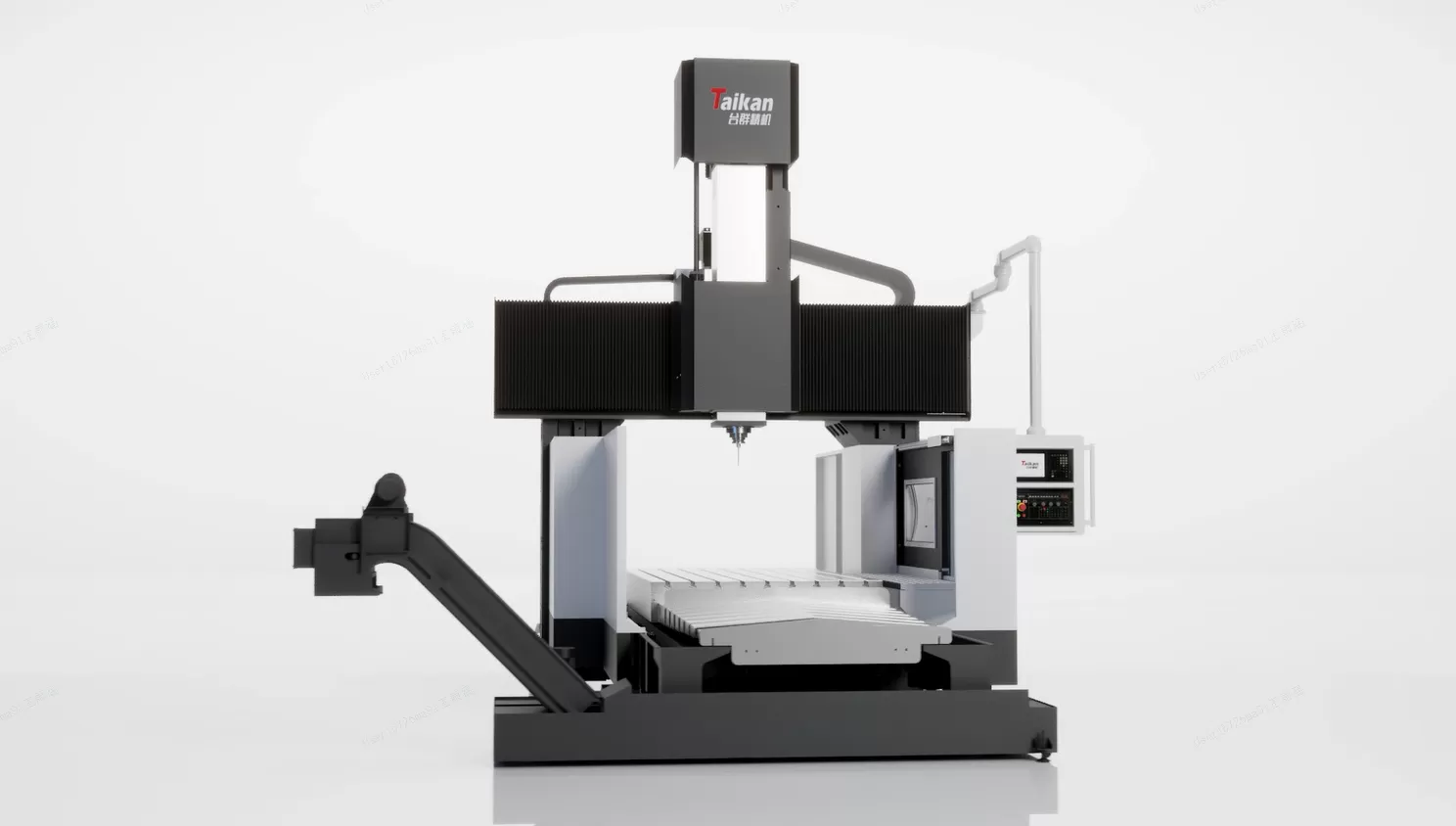

TAIKAN menawarkan tiga metode penggerak umpan untuk memastikan efisiensi presisi tinggi dan daya di berbagai kondisi mesin:

• Drive langsung-motor Direct-drive menghubungkan langsung ke sekrup bola, mengurangi hilangnya transmisi dan meningkatkan respons dinamis, ideal untuk mesin presisi.

• Belt Drive-sabuk sinkron Mendorong sekrup bola, menjamin pengoperasian yang mulus untuk berbagai aplikasi permesinan umum.

• Drive Gearbox-sistem pengurangan gigi yang menyediakan output torsi tinggi, sempurna untuk pemotongan tugas berat dan mesin benda kerja besar.

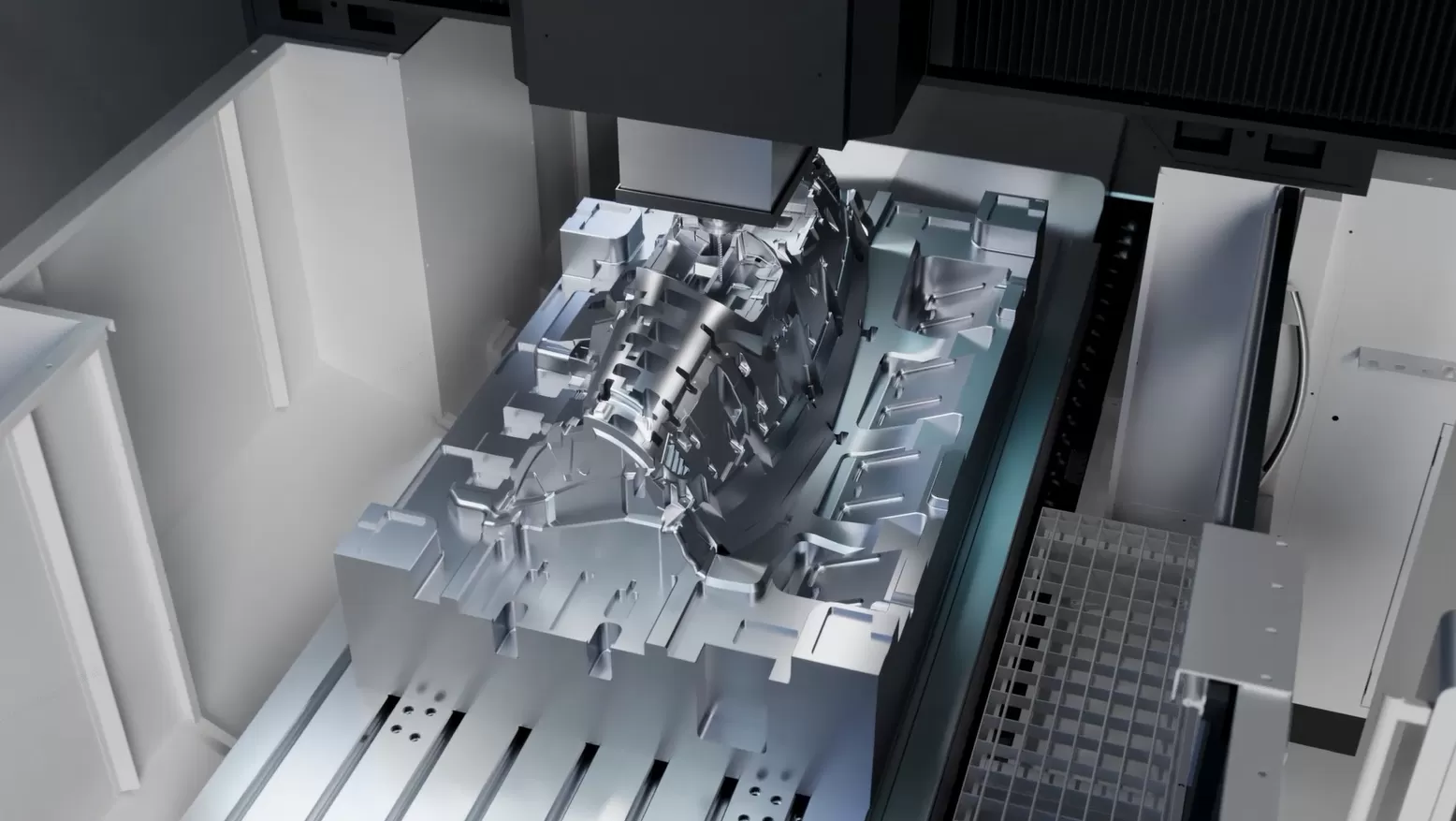

Sumbu Z (poros headstock) tersedia dalam tiga konfigurasi untuk sesuai persyaratan mesin yang berbeda:

• Rel Linear-memastikan gerakan lancar, cocok untuk mesin cetakan presisi berkecepatan tinggi.

• Rel keras tipe T-meningkatkan kaku sumbu Z dan stabilitas, ideal untuk pemotongan tugas berat.

• Kotak cara rel keras-meningkatkan ketahanan getaran dan kapasitas beban, membuatnya ideal untuk mesin perangkat kerja besar dengan kebutuhan kaku tinggi.

Selain itu, semua konfigurasi sumbu Z dilengkapi dengan sistem penyeimbang nitrogen, secara efektif mengurangi berat poros, meningkatkan daya sistem servo, dan meningkatkan akurasi mesin.

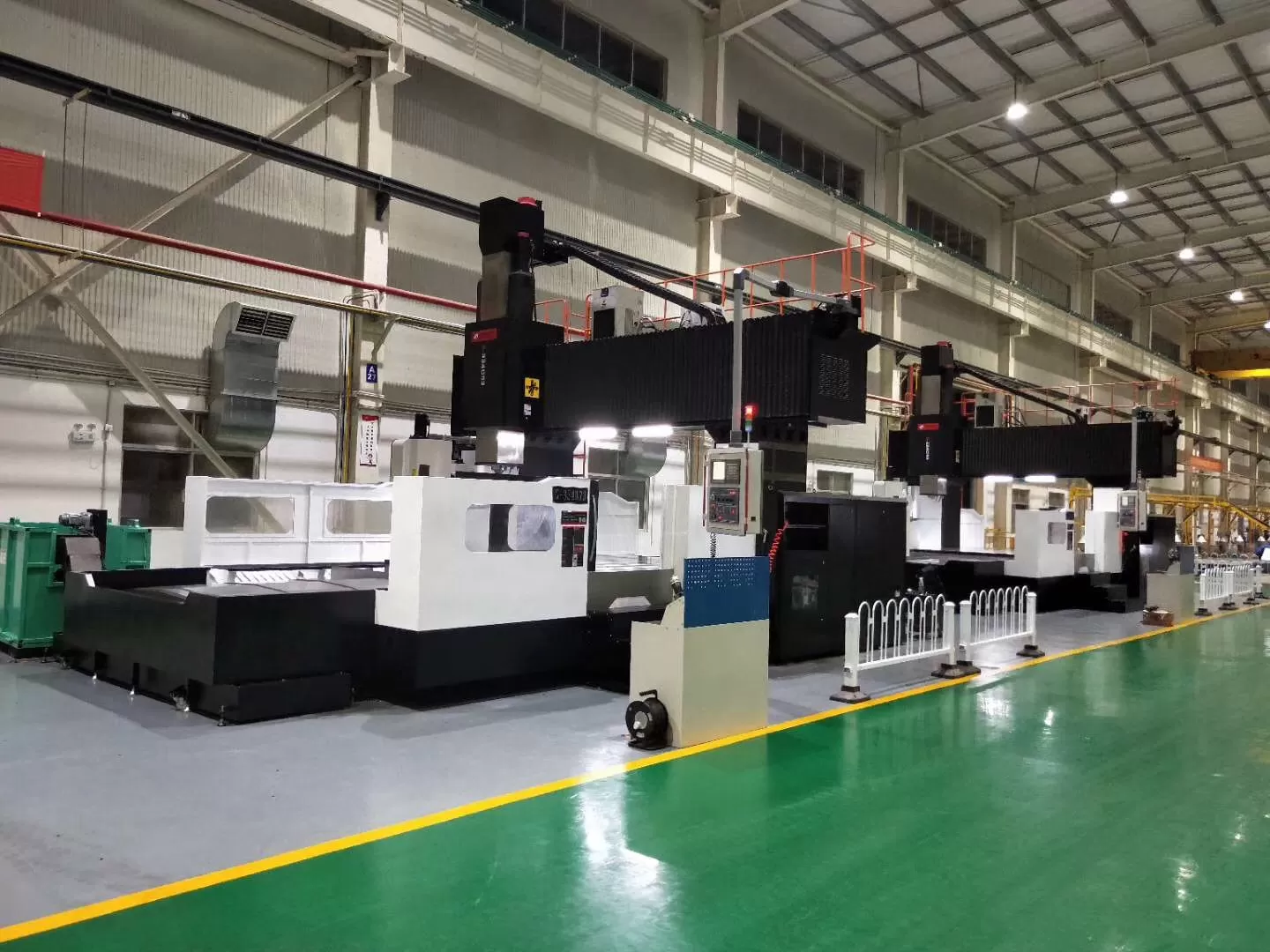

Untuk mengakomodir berbagai persyaratan mesin, TAIKAN menawarkan enam konfigurasi kepala poros:

• Poros penggerak langsung-kecepatan tinggi dan presisi, cocok untuk mesin komponen presisi.

• Poros listrik-kebisingan rendah dan operasi kecepatan tinggi, sempurna untuk mesin kelas atas.

• Operasi yang stabil poros sabuk, dapat diadaptasikan dengan berbagai kondisi mesin.

• Output torsi tinggi poros roda gigi untuk aplikasi pemotongan tugas berat.

• Kepala 90 ° otomatis-memungkinkan mesin lima-wajah, meningkatkan fleksibilitas mesin dan efisiensi dengan menyelesaikan beberapa permukaan dalam satu pengaturan.

• Kepala penggilingan ayun ganda tipe garpu-mendukung pemosisian multi-sudut atau mesin bersamaan lima sumbu, ideal untuk perangkat kerja berbentuk kompleks dan mesin cetakan besar presisi tinggi.
