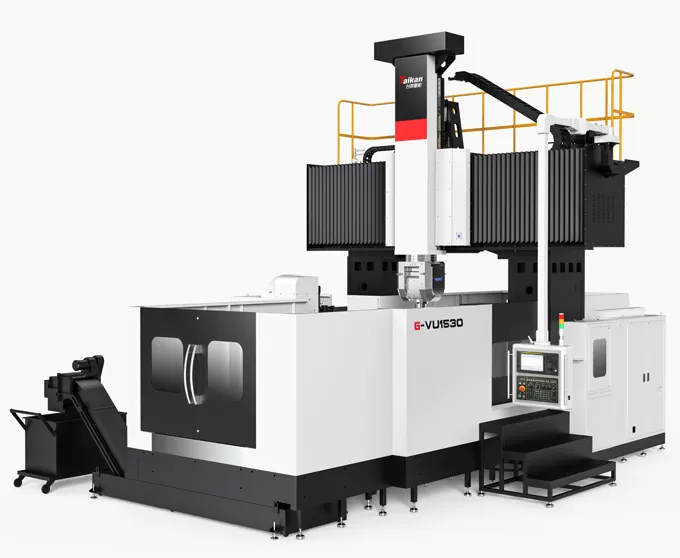

Name: Pusat permesinan Gantry G-VU1530 5 sumbu
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik G-VU1530 pusat mesin Gantry 5 sumbu

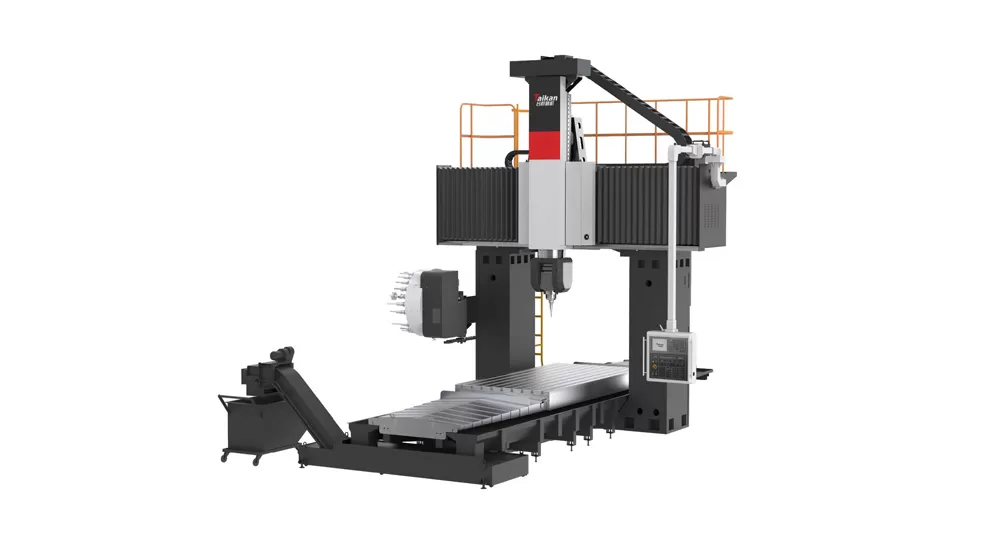

Konfigurasi Gantry

Mesin mengadopsi struktur berjenjang dengan konfigurasi yang dapat digerakkan, memberikan stabilitas optimal untuk operasi pemotongan yang efisien.

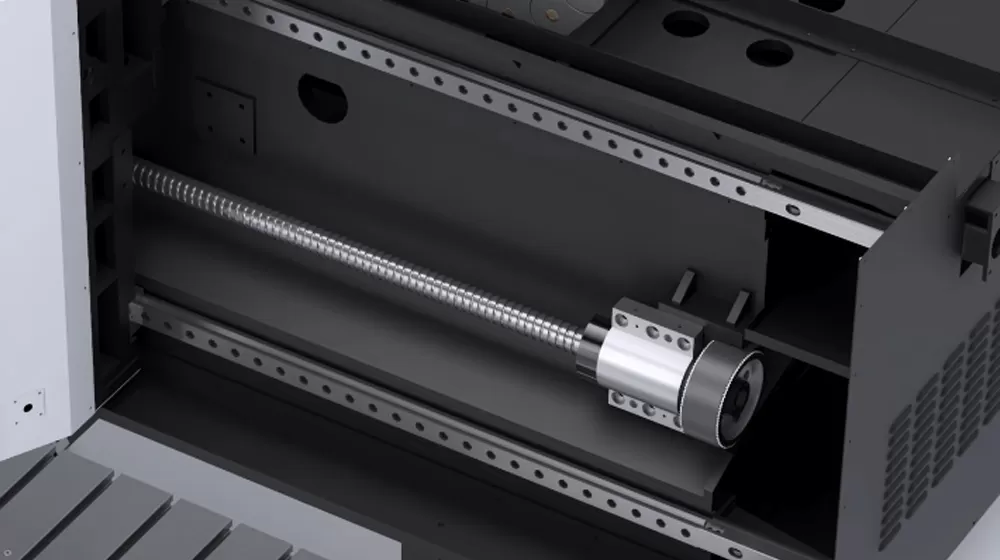

Rel panduan melangkah

Rel pemandu balok diatur dalam tata letak melangkah, meningkatkan rentang rel panduan dan meningkatkan kapasitas bantalan beban, memastikan kinerja bantalan beban yang baik dan pemotongan stabil selama mesin.

Penyeimbang Nitrogen

Sumbu Z menggunakan silinder penyeimbang nitrogen untuk menyeimbangkan berat ram.

Unit poros

Unit poros menggunakan Zhongke Ibeg T70.5 5-axis terhubung dengan kepala penggilingan putar ganda a/C, yang dapat mencapai Mesin terkait 5-sumbu dari permukaan kompleks.
Dengan encoder presisi tinggi dan sistem penjepit hidrolik, sumbu a dan C dapat dikunci pada sudut mana pun dalam jarak operasional (sumbu C ± 360 °, sumbu ± 110 °).
Poros bermotor standar 18000rpm, mampu pemotongan presisi tinggi, cepat, dan berkelanjutan.

Aplikasi G-VU1530 pusat mesin Gantry 5 sumbu

Terutama digunakan untuk komponen kompleks permesinan, aluminium dan Aloi, serta bahan yang sulit digenggam. Mampu mesin presisi tinggi dan efisiensi tinggi dari permukaan spasial yang kompleks.

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Spesifikasi dari pusat pemesinan Gantry 5 sumbu G-VU1530

Item			Unit	G-VU1530	Keterangan
Perjalanan	Perjalanan meja (x-axis)		Mm	3200
	Sadel perjalanan (y-axis)		Mm	2700
	Ram perjalanan (z-axis)		Mm	1000
	Poros hidung ke jarak meja		Mm	100-1100
	Poros overhang		Mm	329.2
	Lebar gantry efektif		Mm	2450
Meja	Ukuran meja		Mm	1500*3000
	Maks. Beban		Kg	10000
	Slot T		Mm	28
Poros	Poros daya		KW	30
	Maks. Kecepatan		R/min	18000
	Keluaran torsi		Nm	72Nm-S1, 85Nm-S6
	Poros lancip			HSK-A63
	Sudut ayunan sumbu A			± 110 °
	Rotasi sumbu C			± 360 °
	Maks. Kecepatan A/c-axis		Rpm	60
Kecepatan	Rentang tarif umpan (pemotongan)		BB/min	10000/10000/10000
Kecepatan	Kecepatan traverse cepat (X/Y/z-axis)		BB/min	15000/15000/15000
Akurasi	Akurasi posisi (dengan skala)		Mm	0.023/0.021/0.014	Timbangan Linear Fagor standar
	Repeatability (dengan skala)		Mm	0.015/0.013/0.011	Timbangan Linear Fagor standar
	Akurasi pemosisian a-axis			8 Bang (VD13441)
	A-axis Repeatability			4 iTunes (VD13441)
	Akurasi penentuan posisi sumbu C			8 Bang (VD13441)
	C-axis repeatabilitas			4 iTunes (VD13441)
Lainnya	Counterweight sumbu Z			Hidrolik nitrogen balancE
	Sistem CNC			SIEMENS ONE	Pengendali bersamaan 5 sumbu
	Pasokan udara	Aliran	L/min	500
	Pasokan udara	Tekanan	MPa	0.6-0.8
	Kapasitas tangki pendingin		L	750
	Ukuran mesin (l× w× H)		Mm	780061006000
	Penutup mesin		Set	Lembaran logam perimeter penuh	Tanpa penutup atas

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.

Kontrol & perangkat lunak

Siemens
