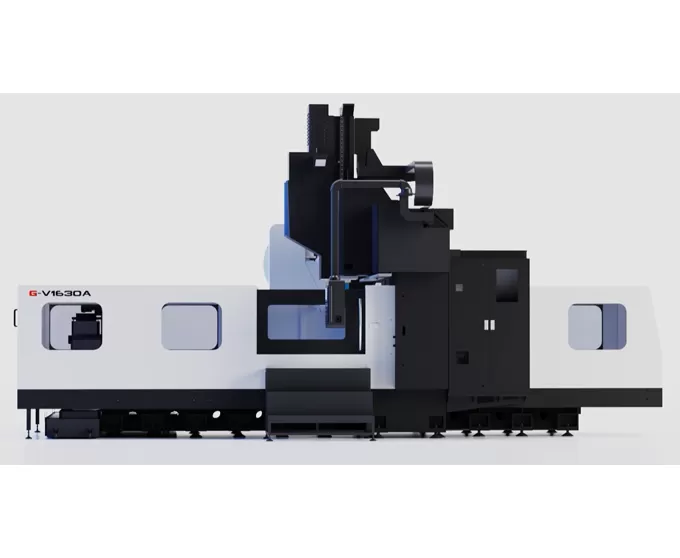

Name: G-V1630 pusat mesin panduan Linear 3-sumbu A/B/C
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Aplikasi G-V1630 A/B/C 3-Axis Linear panduan Gantry pusat mesin

Mesin ini cocok untuk pemrosesan batch multi-variasi dan kecil ke sedang dari bagian kompleks seperti komponen jenis kotak berukuran sedang, pelat, cakram, katup, Dan rangka.

Spesifikasi dari G-V1630 A/B/C 3-Axis Linear panduan Gantry pusat mesin

Item			Unit	G-V1630A	G-V1630B	G-V1630C
Perjalanan	X-axis travel (Table minderal)		Mm	3200
	Y-axis travel (Crossbeam transverse)		Mm	1800
	Z-axis travel (Ram vertikal)		Mm	800
	Jarak dari poros ujung ke meja		Mm	100-900		70 ~ 870
	Lebar gantry efektif		Mm	1800
Meja	Ukuran meja (l× W)		Mm	3000 × 1600
	Maks. Beban		Kg	8000
	Slot T (Width×Pitch×Qty)		Mm	22 × 160 × 9
Poros	Tipe penggerak		/	Sabuk digerakkan	Gerigi yang digerakkan	Poros bermotor
	Maks. Kecepatan poros		R/min	6000	6000	15000
	Daya poros (diberi peringkat/Puncak)		KW	15/18.5		15/22
	Keluaran torsi (diberi peringkat/Puncak)		N.m	191/315	573/945	45.7/73.6
	Poros lancip		/	BT50		BBT40
ATC (Opt.)	Jumlah alat		T	24
	Maks. dia Alat. (penuh/berdekatan)		Mm	Intrav110/intrav200		Intrav80/intrav150
	Maks. Panjang alat		Mm	350		250
	Maks. Berat alat		Kg	18		8
Kecepatan	Rentang tarif umpan (pemotongan)		M/min	10
	Kecepatan traverse cepat (X/Y/z-axis)		M/min	16/16/12
Akurasi	Akurasi posisi		Mm	0.02/0.015/0.012
	Repeatability		Mm	0.012/0.008/0.008
Lainnya	Counterweight sumbu Z		/	Keseimbangan Nitrogen
	Sistem CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)
	Pasokan udara	Aliran	L/min	280 (ANR)
		Tekanan	MPa	0.5-0.8
	Total kapasitas listrik		KVA	40
	Kapasitas tangki pendingin		L	400
	Ukuran mesin	Panjang	Mm	7800
		Lebar	Mm	5400
		Tinggi badan	Mm	4550
	Penutup mesin		-	Lembaran logam perimeter penuh

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan Perincian dapat berubah karena upgrade atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
