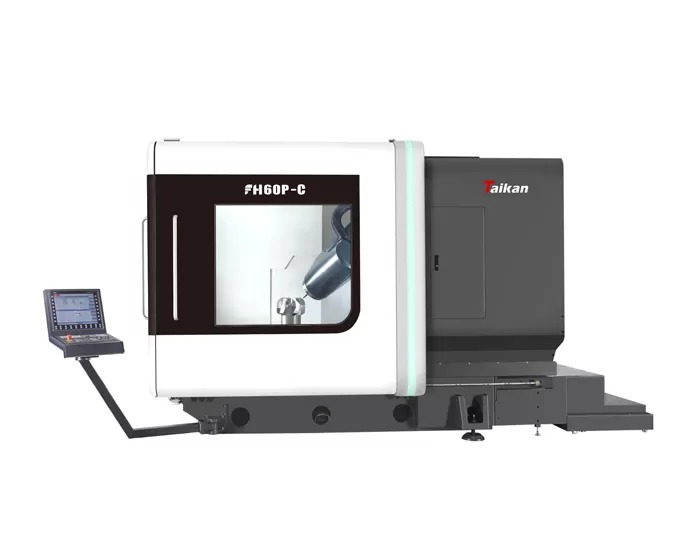

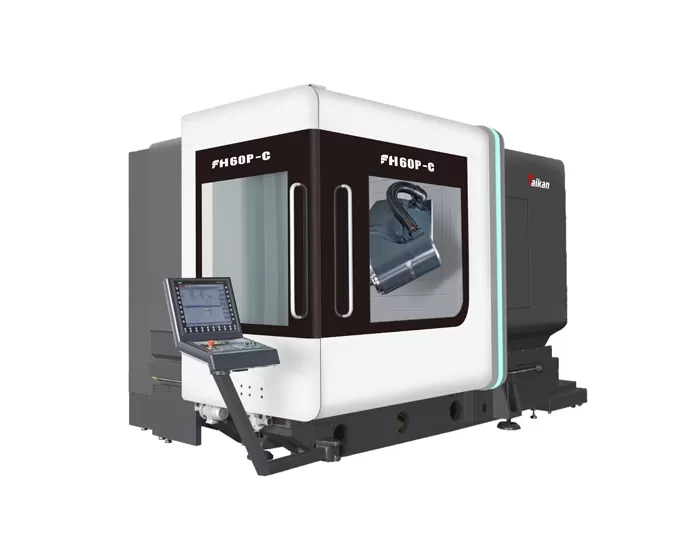

FH60P-C pusat mesin putar dan pemotongan 5 sumbu

Sumbu perjalanan X/Y/Z

600 × 800 × 600mm

Jarak dari kepala penggilingan horizontal

Pusat ke meja kerja

30 ~ 630mm

Kecepatan meja putar

350rpm

Ukuran meja kerja

Φ660mm

Beban meja maks

Penggilingan 2000kg

Mengubah 1000kg

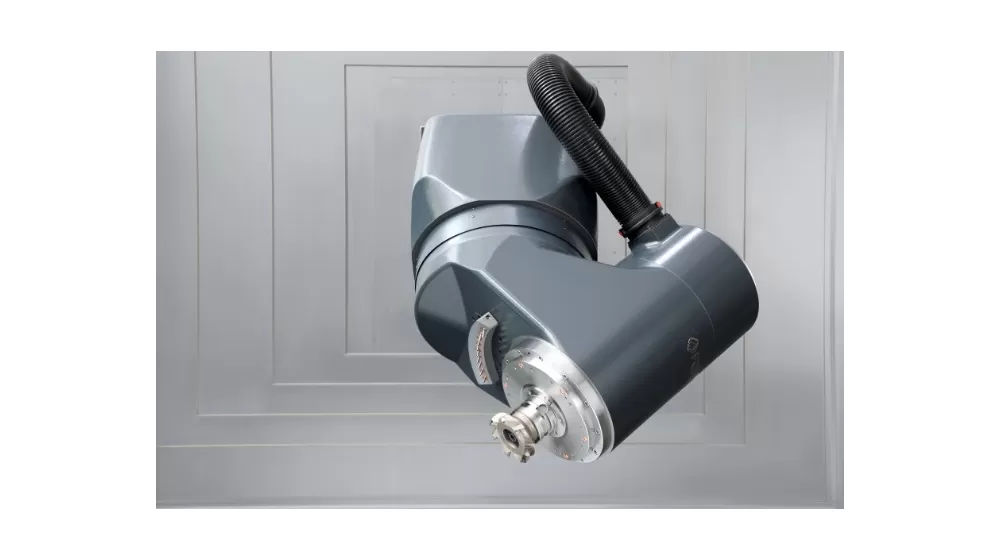

Kepala penggilingan Ayun (sumbu B)

Standar

Rentang ayunan (0 = vertikal/180 = Level)

-15 ° ~ + 180 °

Kecepatan terukur sumbu B

50rpm

Jarak dari poros hidung vertikal ke meja

150-750mm

Poros listrik maks. Kecepatan

12000rpm

Daya (S1-100 %/40% DC)

34/42kw

Torsi (S1-100 %/40% DC)

132. Bu 192Nm

Poros lancip

1:10 lancip

Antarmuka Alat

HSK-A63

Kapasitas alat majalah

40T

Maks. diameter/Panjang/berat alat

Φ85mm/300mm/8kg

Alat mengubah waktu (Alat ke alat)

4s

Pengeboran (biasanya baja karbon sedang)

Φ40mm

Mengetuk (Normalisasi baja karbon sedang)

M24

Rapid traverse

40m/menit

Akurasi pemosisian X/Y/Z

0.006mm

Akurasi pemosisian ulang X/Y/Z

0.004mm

Akurasi pemosisian B/C

8"

Akurasi pemosisian ulang B/C

4

Probe inframerah

Renichus OMP60

Alat pengaturan meteran
(Pengukur alat dalam area mesin)

Renichus NC4F230

Tinggi Mesin (mesin standar)

2985mm

Area sibuk tubuh utama (p * L)

4300 × 2600mm

Area penggunaan majalah alat (p * L)

2100 × 1250mm

Area sibuk konveyor Chip (p * L)

3070 × 1065mm

Area sibuk tangki air (p * L)

1785 × 1355mm

Area sibuk mesin lengkap
(Tidak termasuk tangki air) (p * L)

5200 × 3550mm

Berat Mesin

23000kg

Sistem kontrol

Siemens ONE
