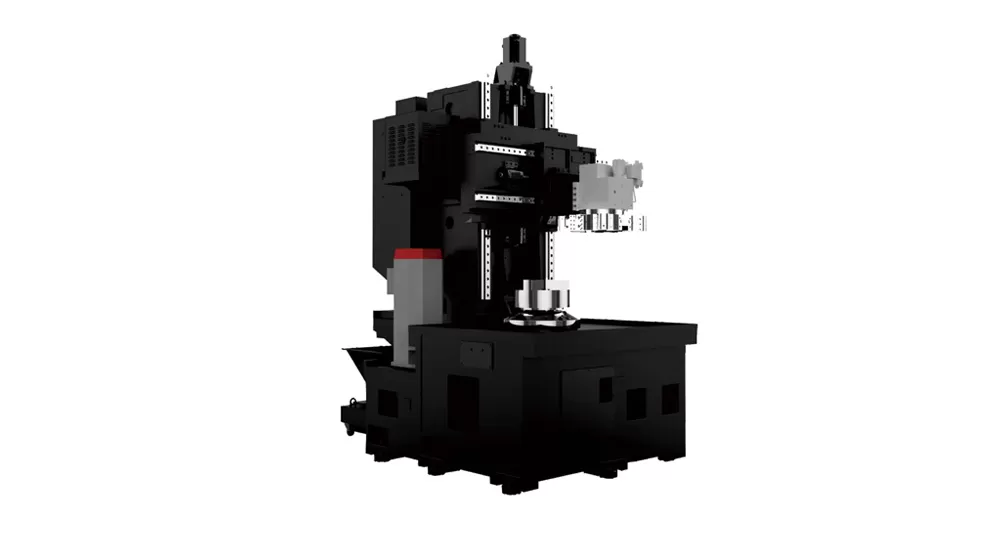

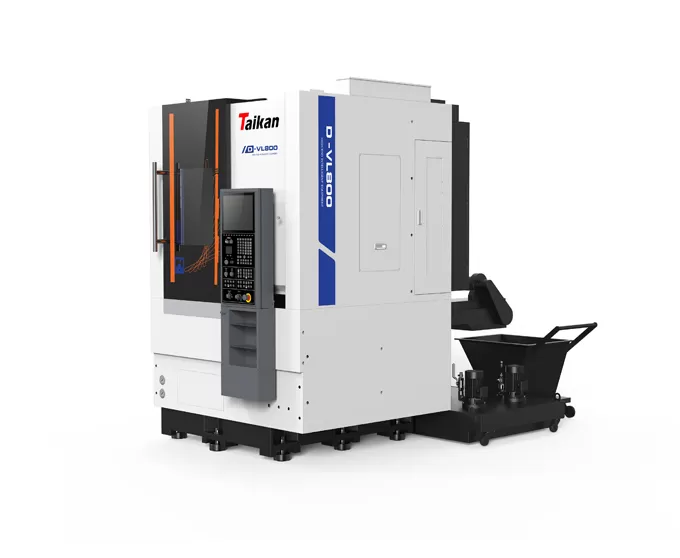

Mesin bubut vertikal CNC presisi tinggi D-VL800/D-VL800M

Rentang permesinan

Diameter ayun maks

Mm

950

Maksimum Diameter belok di atas kereta

Mm

800

Ketinggian benda kerja maks

Mm

800

Maks beban benda kerja

Kg

1500

Poros

Diameter Chuck

Inci

18 ISS (Chuck hidrolik)

Rentang kecepatan spindel

R/min

50 ~ 1500

Kumparan torsi maks

Nm

1200

Jenis hidung spindel

/

A2-11

Diameter bantalan poros pemusatan

Mm

200

Daya Motor utama (S1/S2)

KW

S1 = 16,S2 = 24

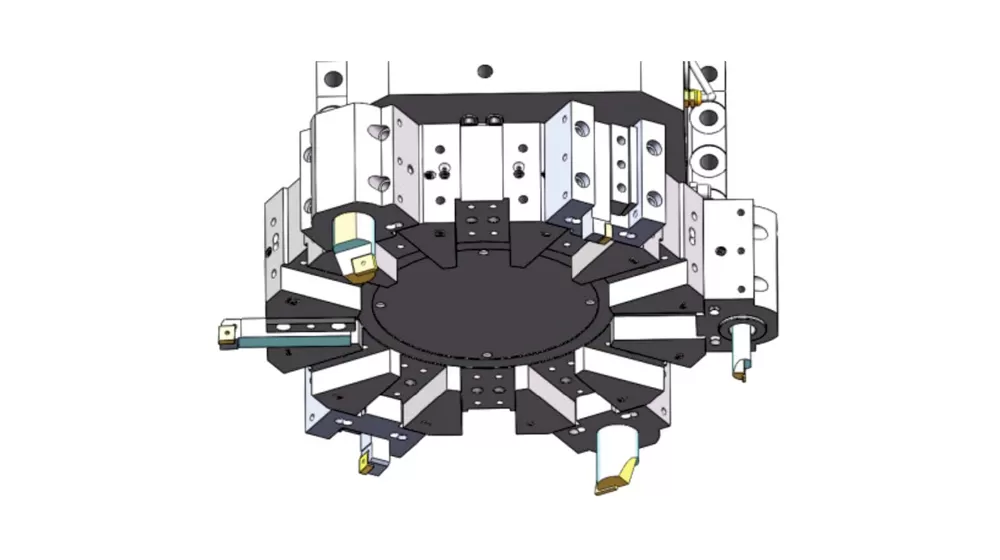

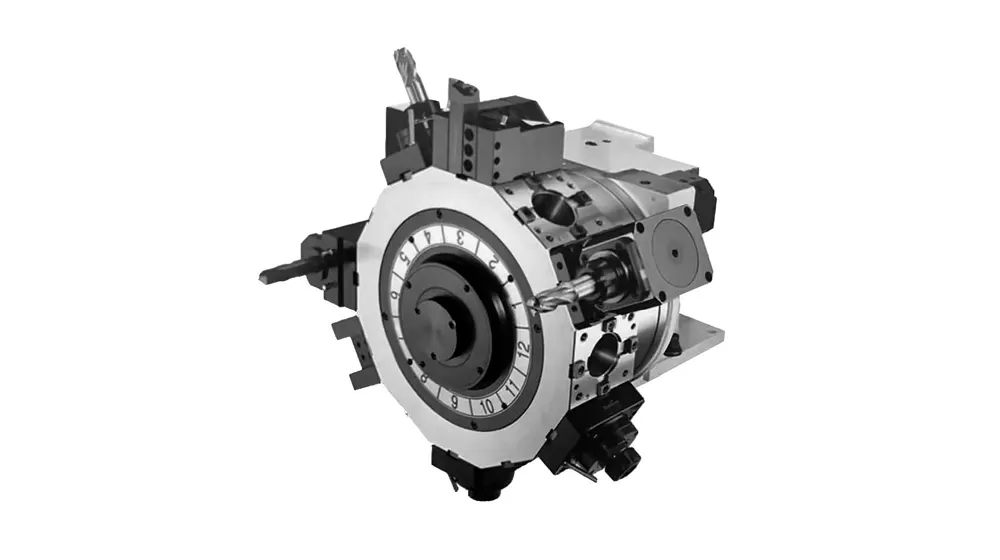

Pos alat

Tipe Turret

/

Horizontal (opsional vertikal)

Horisontal

Jumlah posisi

/

12(6)

12

Tipe penggerak

/

Hidrolik

Servo

Diameter luar dudukan alat potong

Mm

32 × 32

Diameter penyangga alat lubang dalam

Mm

Φ50

Pakan

Tipe panduan umpan sumbu X/Z

/

Panduan linier

Laju umpan sumbu X/Z

BB/min

0.1-1000

Kecepatan Traverse cepat sumbu X/Z

M/min

20/16

Perjalanan Horizontal sumbu X

Mm

-20 ~ 465

Perjalanan vertikal sumbu Z

Mm

820

Torsi pakan Motor sumbu X/Z

Nm

22/30

Kemampuan permesinan

Power Head Motor Power

KW/Nm

/

5.5

Kapasitas pengeboran maks

Mm

/

Intrav25 × 0.25

Kapasitas mengetuk maks

Mm

/

M18 × 2.5/M27 × 2

Kapasitas alur maksimal

Mm

/

Intrav30 × 20 × 40

Akurasi

Akurasi posisi (x-axis)

Mm

0.01

Akurasi posisi (sumbu Z)

Mm

0.01

Akurasi pemosisian (c-axis)

"

/

51

Repeatability (x-axis)

Mm

0.006

Repeatabilitas (z-axis)

Mm

0.006

Repeatabilitas (c-axis)

"

/

20

Lainnya

Sistem CNC

/

Siemens

Total kapasitas catu daya

KVA

50

55

Kapasitas tangki pendingin

L

360

Jejak kaki (panjang + lebar)

Mm

2600 × 3450

Tinggi mesin

Mm

3750

Berat Mesin (kira-kira)

T

10.5

11
