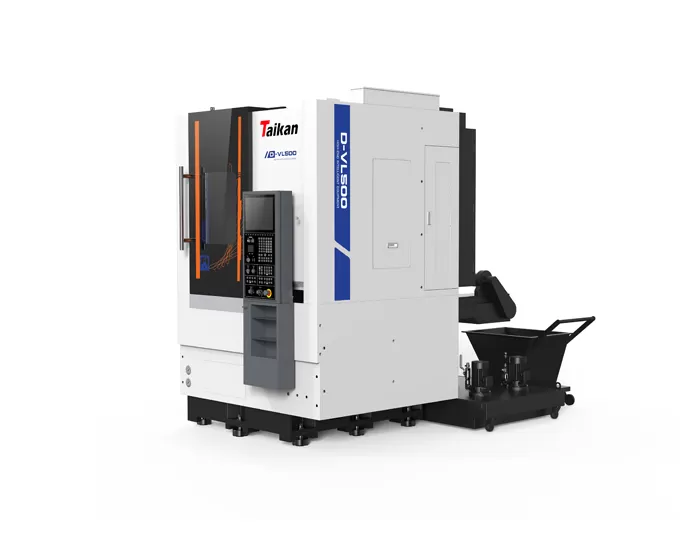

Mesin bubut vertikal CNC presisi tinggi D-VL500/D-VL500M

Rentang permesinan

Diameter ayun maks

Mm

650

Maksimum Diameter belok di atas kereta

Mm

500

Ketinggian benda kerja maks

Mm

500

Maks beban benda kerja

Kg

500

Poros

Diameter Chuck

Inci

12 ISS (Chuck hidrolik)

Rentang kecepatan spindel

R/min

50 ~ 2500

Kumparan torsi maks

Nm

900

Jenis hidung spindel

/

A2-8

Diameter bantalan poros pemusatan

Mm

130

Daya Motor utama (S1/S2)

KW

12/22.8

12/23

Pos alat

Tipe Turret

/

Horizontal (opsional vertikal)

Horisontal

Jumlah posisi

/

8(6)

12

Tipe penggerak

/

Hidrolik

Servo

Diameter luar dudukan alat potong

Mm

32 × 32

Diameter penyangga alat lubang dalam

Mm

Φ50

Pakan

Tipe panduan umpan sumbu X/Z

/

Panduan linier

Laju umpan sumbu X/Z

BB/min

0.1-1000

Kecepatan Traverse cepat sumbu X/Z

M/min

20/16

Perjalanan Horizontal sumbu X

Mm

-20 ~ 315

Perjalanan vertikal sumbu Z

Mm

520

Torsi pakan Motor sumbu X/Z

Nm

12/22

Kemampuan permesinan

Power Head Motor Power

KW/Nm

/

5.5/48

Kapasitas pengeboran maks

Mm

/

Intrav20 × 0.2

Kapasitas mengetuk maks

Mm

/

M16 × 2/M27 × 1.5

Kapasitas alur maksimal

Mm

/

Intrav25 × 15 × 40

Akurasi

Akurasi posisi (x-axis)

Mm

0.01

Akurasi posisi (sumbu Z)

Mm

0.01

Akurasi pemosisian (c-axis)

"

/

55

Mm

0.006

Repeatabilitas (z-axis)

Mm

0.006

Repeatabilitas (c-axis)

"

/

25

Lainnya

Sistem CNC

/

Siemens

Total kapasitas catu daya

KVA

45

50

Kapasitas tangki pendingin

L

300

Jejak kaki (panjang + lebar)

Mm

1750 × 3050

Tinggi mesin

Mm

2600

Berat Mesin (kira-kira)

T

6.5

7
